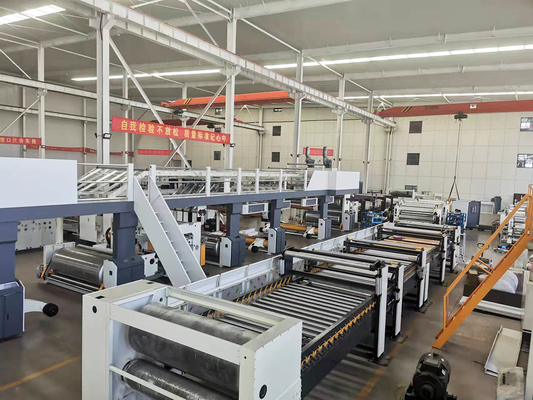

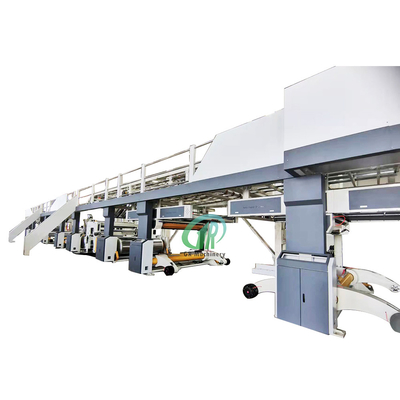

Герун Тип 300-2500 Пятислойная высокоскоростная линия по производству гофрированного картона

WJ300-2500 Тип пятислойная высокоскоростная производственная линия гофрированного картона

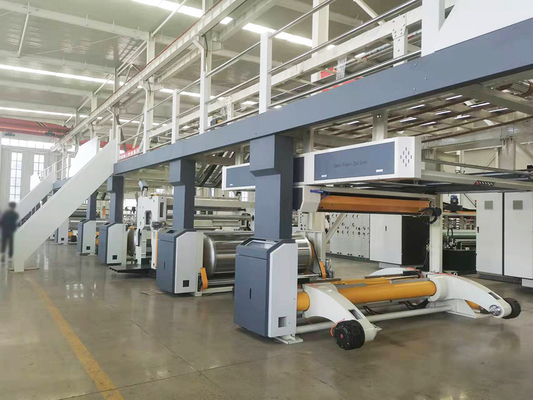

1.ZJ-V6BЧАСгидравлический безвальный стан прокатных валков

1) Принять гидравлический привод для завершения зажима бумаги, ослабления, удаления для носителя, перемещения влево и вправо и т. Д., Подъем бумаги использует гидравлический привод.

2) В тормозе используется многоточечная тормозная система, конструкция зубчатого диска, оснащенная охлаждающим вентилятором, пневматические компоненты Yadeke, стабильное натяжение и длительный срок службы.

3) Конструкция шпинделя большого диаметра, поворотный рычаг скользит плавно, а стальные направляющие обработаны высокочастотной обработкой, что обеспечивает сверхизносостойкость.

4) Гидравлический цилиндр установлен на витом валу, который не воспринимает радиальную силу и прост в обслуживании.

2.Гидравлическая тележка для бумаги, гусеничная

1) На бумаге с двойным положением по конструкции, гидравлический зажим для бумаги, гидравлический толкатель для выгрузки бумаги экономит рабочую силу, тележка для подачи тяги с гидравлическим двигателем.

2) Гусеница заглублена целиком, основная рама 18-го швеллера, балка и ¢ 20мм тяговая сварка.

3) Каждый бумажный держатель для бумаги с обеих сторон бумаги одновременно.

3.Высокоскоростные автоматические сварочные аппараты

1) Максимальный диаметр применимой бумаги: 1500 мм.

2) Благодаря автоматическому контролю натяжения оригинального держателя бумаги бумагу можно поднимать с высокой скоростью, и вероятность успеха высока.

3) Нет приема хвостовой бумаги, что снижает расход бумаги (лишь частичное перекрытие бумажной ленты шириной 40 мм).

4) Когда бумажная машина выезжает, автоматический поворот и вакуумная адсорбция, легкая загрузка бумаги, автоматический контроль натяжения бумаги с нулевым оборотом.

5) Все автоматическое управление ПЛК, точное, меньше отказов, простота обслуживания.

6) Первый раунд буфера, когда вы тянете бумагу, автоматическое выравнивание, легко вытягивать бумагу.

7) Машина превосходит скорость управления цилиндром, сплайсеры получают бумагу в момент, когда не появляется нормальное управление двигателем щебня, вздутия.

8) Максимальная скорость подачи бумаги 200 м/мин.

4.Топ подогреватель бумаги

1) Используется для предварительного нагрева односторонней гофрированной бумаги и папиросной бумаги для повышения температуры, облегчения склеивания, контроля влажности и получения гладкого картона.

2) Поверхность каждого ролика после прецизионного шлифования и обработки твердым хромированием. Поверхностное трение небольшое, прочное.

3) Электрическая регулировка угла и угла поворота может регулировать область предварительного нагрева в диапазоне 0°-270°.

4) Ролик предварительного нагрева имеет конструкцию с плоской головкой, которая соответствует национальному стандарту для сосудов под давлением класса I и сопровождается сертификатом сосуда под давлением.

5. Ядроподогреватель бумаги

1) Используется для предварительного нагрева односторонней гофрированной бумаги и папиросной бумаги для повышения температуры, облегчения склеивания, контроля влажности и получения гладкого картона.

2) Поверхность каждого ролика после прецизионного шлифования и обработки твердым хромированием. Поверхностное трение небольшое, прочное.

3) Электрическая регулировка угла и угла поворота может регулировать область предварительного нагрева в диапазоне 0°-270°.

4) Ролик предварительного нагрева имеет конструкцию с плоской головкой, которая соответствует национальному стандарту для сосудов под давлением класса I и сопровождается сертификатом сосуда под давлением.

6.Четверный подогреватель

1) Используется для предварительного нагрева односторонней гофрированной бумаги и папиросной бумаги для повышения температуры, облегчения склеивания, контроля влажности и получения гладкого картона.

2) Поверхность каждого ролика после прецизионного шлифования и обработки твердым хромированием. Поверхностное трение небольшое, прочное.

3) Электрическая регулировка угла и угла поворота может регулировать область предварительного нагрева в диапазоне 360°.

4) Ролик предварительного нагрева имеет конструкцию с плоской головкой, которая соответствует национальному стандарту для сосудов под давлением класса I и сопровождается сертификатом сосуда под давлением.

7.Многокассетная машина для однослойной обработки с положительным давлением

1) Основной гофрирующий валик: ￠500 мм (в зависимости от канавки), прижимной валик ￠600 мм, валик предварительного нагрева ￠500 мм.

2) Использование конструкции с отрицательным давлением, более низкое потребление тепла, помогает основной бумаге прижиматься равномерно и близко к поверхности гофрированного валика, улучшает гофроформование, потому что давление равномерно, верхняя часть гофра может склеиваться равномерно и лучше, делает одинарная гофрированная бумага имеет идеальное ламинирование.

3) Быстро замените ролики за 10 минут, в то время как замените гофрированный ролик с электрической загрузкой тележки, поместите его в машину, а система давления воздуха заблокирует его, закрепив на основании машины, нужно всего несколько кнопок, чтобы выполнить замену быстро и легко. .

4) Рифленый валик изготовлен из высококачественной легированной стали 50CRMO, имеет дело с теплом, после шлифовки поверхности карбида вольфрама.

5) Гофрированный валик, прижимной валик используют систему управления подушкой безопасности, обладающую высокой стабильностью, в то же время обладая буферным эффектом контроля атмосферного давления.

6) Регулятор громкости клея с электрической регулировкой, электрическое устройство с резиновой перегородкой, система клея может работать независимо, когда двигатель останавливается, предотвращая исчерпание клея.

7) Клеевой блок подвижного типа удобен в чистке и обслуживании.

8) Простая система управления, интерфейс с сенсорным экраном, отображение рабочего состояния на цветном дисплее, выбор функций, индикация неисправностей, настройка параметров и т. д. не позволяют показать, что эта машина полностью функциональна, проста в эксплуатации и удобна для пользователя.

9) Встроенный пре-кондиционер с пропорциональным устройством распыления, регулировка температуры и влажности основной бумаги.

8. Конвейерный мост тяжелого типа

1) Частью эстакады является подъем одностороннего гофрированного картона, произведенного на односторонней машине, подъем и транспортировка к машине для нанесения клея, нанесение клея на двухстороннюю машину, медленная транспортировка и иметь достаточную емкость для хранения бумаги, что удобно для смены бумаги и заказа без остановки.

2) Эта часть изготовлена ​​путем соединения главной балки с швеллерной сталью 360, сталью 200H, сталью 100H и т. д. по национальному стандарту, и конструкция является разумной.Отсутствие дрожания на высокой скорости.Зоны транспортировки и хранения покрыты оцинкованной сталью с низким коэффициентом трения, 3 комплектами лестниц для подъема и 1,2-дюймовыми защитными ограждениями с обеих сторон.Сетчатая конструкция педали обеспечивает безопасность персонала и простоту эксплуатации.

3) Вся поверхность ролика после шлифования твердым хромированием.

4) Подъемная часть независимого преобразователя частоты.Высокопрочная бесшовная лента не имеет гофра, а верхний слой транспортируется медленно и на большое расстояние, поэтому бумагу не так просто порвать.

9. Система управления машиной коррекции моста

1) Бесконтактное обнаружение гофра.

2) Корректирующая бумага высокой точности.

3) Не требует регулировки при изменении ширины бумаги.

4) Замкнутый контур управления, непрерывная работа.

5) Полноразмерное инфракрасное светодиодное обнаружение, долгий срок службы.

6) Одновременно центр и края базовой коррекции

10. Машина для двойного клея

1) Машина двойного склеивания представляет собой гофрированную бумагу, транспортируемую с эстакады.После предварительного нагрева он снова покрывается клеем, а затем вставляется в двухстороннюю машину для склеивания и склеивания для производства трехслойного пятислойного картона.

2) Чугунная конструкция рамы, стабильная работа, диаметр подогревателя верхнего среднего слоя 400 мм, повышение температуры бумаги для облегчения клеевой пасты, равномерный клей с двойным прижимным роликом, канавка для клея из нержавеющей стали, автоматическая циркуляция клея.

3) после закалки поверхности клеевого валика, обработки отверстий, шлифовки поверхности и балансировки гравированного анилоксового типа, равномерного покрытия, меньшего потребления пластика.

4) Передача блока клея напрямую связана с двигателем преобразования частоты через редуктор, а управление преобразованием частоты обеспечивает синхронизацию линейной скорости ролика клея с двухсторонней машиной и может работать независимо.Используйте угловой датчик, ПЛК, сенсорный экран человеко-машинного интерфейса.В зависимости от качества бумаги разные скорости автоматически контролируют количество клея, в зависимости от различной гофрированной формы автоматически регулируют зазор между прижимными роликами без накопления ошибок.

11.Двусторонний

1) Двухсторонняя машина представляет собой склеенную одностороннюю гофрированную бумагу и ламинированную лицевую бумагу, нагрев плиты с подогревом, клеевую пасту, стереотипы для производства плоского картона.

2) Поверхность нагревательной плиты обработана шлифовкой, ширина нагревательной плиты 600 мм, всего 20 штук плиты, министерские охлаждающие стереотипы 5м.

Нагревательная плита изготовлена ​​из контейнерной доски, прилагаемого сертификата контейнера под давлением и сертификата проверки. Внутренние тепловые панели для конструкции изоляции перегородок, s-образный поток пара, пар, очевидная функция разделения воды, улучшают скорость использования пара.

3) Нагревательная плита имеет конструкцию с пневматической прижимной плитой.Подъем прижимной пластины имеет пневматическую конструкцию.14 комплектов пружинных пневматических нажимных пластин входят в стандартную комплектацию.

4) Тепловая трубка нагревательной пластины контролирует температуру в нескольких секциях и имеет дисплей температуры.

5) Верхняя хлопчатобумажная лента автоматически центрируется корректирующим пневматическим клапаном, а двойной цилиндр используется для управления S-образным устройством натяжения хлопчатобумажной ткани.Величина затяжки большая.

6) Нижняя лента оснащена пневматическим натяжным механизмом, структура проста и практична, левая и правая части нижней конвейерной ленты автоматически корректируются и выравниваются, а также ее можно регулировать вручную с обеих сторон.

7) Привод коробки передач с использованием независимой конструкции, номер зубчатой ​​стали ZG-500 для материалов, использование масляной смазки зубчатой ​​передачи.

8) Электрические компоненты, используемые всемирно известными брендами, обеспечивают стабильную и надежную работу устройства.

9) Двигатель главного привода для энергии частоты двигателя, низкоскоростной крутящий момент, широкий диапазон скоростей, надежный, простой в обслуживании.

10) Основной костяк высокоинтенсивных профилей GB, прочная конструкция, красивый внешний вид, подходит для высокоскоростной работы.

12. Устройство для резки с тонким лезвием (линия нулевого давления)

1) Синхронный серводвигатель управляет рядом ножей и проволоки.Автоматический сброс.Точный размер.Время заказа на изменение составляет 1-3 секунды.

2) Система управления ПЛК, использующая шинную систему CANopen, с функцией управления заказами, оснащенная интерфейсом ввода синхронного сигнала со скоростью сушилки.

3) ЧМИ с 10,4-дюймовым цветным сенсорным экраном, хранение 999 заказов, автоматическое или ручное изменение заказов для одного, аварийный сигнал.

4) Три вида формы напорной линии: выпуклая против вогнутой (трехслойная линия), выпуклая против вогнутой (пятислойная линия), выпуклая против плоской, могут быть преобразованы три вида электрических напорных линий. Обжим круглых оттенков с помощью компьютерного управления , линейный и легко сгибается.

5) Использование тонкого ножа из вольфрамовой стали, острое лезвие, длительный срок службы более 8 миллионов метров.

точилка для ножей с компьютерным управлением, автоматическая или ручная точилка для ножей, заточку режущей кромки можно разделить, повысить эффективность производительности.

6) Используется импортная синхронная ременная передача, а держатель тонкого лезвия и обжимное гнездо поддерживаются линейными подшипниками, а размер позиционирования является точным без накопления ошибок.

7) Резка и опрессовка приводятся в действие независимыми двигателями с преобразованием частоты.Всасывающий порт автоматически позиционируется в соответствии с заказом на изменение.

8) С резервуаром для хранения газа и функцией защиты от низкого давления.

13. Резак с ЧПУ

14.Автоматическая штабелеукладочная машина большого размера.

1) Он использует высокопрочную ленточную транспортировку с пятью сегментами, асинхронное сервоуправление, автоматический подсчет точек, стабильную транспортировку и быстрое разделение и транспортировку в подвесную корзину.

2) Бумага для прессования солнечной шестерни не повреждает картон. Бумага для прессования из углеродного волокна чрезвычайно устойчива. Автоматический подъем, плата управления аккуратно сложена.

3) Блочная тележка со структурой заказа, автоматическая регулировка. Для достижения единого стека, подходящего для укладки небольших заказов.

4) Министерская корзина выгружает нейлоновую пластиковую гусеницу, не повреждая бумажную подложку.

5) Стандартный коммуникационный интерфейс и сеть системы управления производством обеспечивают автоматическое управление изменениями и заказами.

6) Подъем гондолы с сервоуправлением лифта, рациональная конструкция противовеса, оптимальная энергоэффективность, после разгрузки корзины, передача мощности с платформы на следующий шаг гусеничного хода.

15.Система клеевых станций

1) Система не требует использования стабилизатора при изготовлении пасты, жидкая паста обладает высокой проникающей способностью и стабильна.

2) Работа всей системы контролируется настройкой программы, а программное обеспечение системы управления спроектировано и разработано компанией в соответствии с фактическими потребностями каждой картонной фабрики, а работа стабильна и надежна.

3) Добавление всех материалов задается программой и контролируется ПЛК, а измерение является точным.

4) Система оснащена датчиком температуры и температурным дисплеем для контроля температуры клея, чтобы гарантировать, что молекулы крахмала лучше растворяются в воде, и в то же время предотвратить влияние температуры окружающей среды на качество клея и вызывая большие изменения.

5) Данное оборудование оснащено программой автоматической мойки резервуаров.После подачи клея корпус резервуара автоматически очищается.

6) Датчик уровня жидкости каждого резервуара для хранения точек клея используется для контроля уровня жидкости.Когда уровень жидкости низкий, ПЛК автоматически выбирает формулу и готовит пасту в соответствии с различными точками склеивания.

7) Время резки и перемешивания контролируется ПЛК посредством настройки программы.

8) После подщелачивания в жидкую щелочь таблетки хранятся в емкости для хранения щелочи;уровень перекачивающей емкости щелочи контролируется ПЛК.При достижении установленного нижнего предела он автоматически пополняется из бака хранения щелочи через насос.

9) Когда уровень материала в резервуаре для хранения крахмала падает до уровня датчика уровня материала, система автоматически подает сигнал тревоги, чтобы предложить добавить материалы, и вибрирует при добавлении материалов.

10) Подача клея автоматически направляется в резервуар для хранения клея через пневматический мембранный насос, которым управляет ПЛК.

16.Паровая система

1) Он поставляет тепловую энергию для теплового оборудования производственной линии, чтобы поддерживать стабильную рабочую температуру.

2) Каждая установка спроектирована как независимая система подачи пара небольшого размера, что позволяет экономить энергию и легко регулировать.

3) Каждая группа гидрофобизаторов оборудована пустым байпасом, который быстро охлаждает оборудование при остановке производства.

4) Ловушка с плавающим шаром, с устройством для опорожнения, обратным клапаном из нержавеющей стали для предотвращения утечек.

5) Металлический шланг используется для гибкого соединения системы трубопроводов с вращающимися нагревательными элементами, чтобы продлить срок службы вращающегося соединения.

6) Все паровые трубы в машине изготовлены из бесшовных стальных труб для обеспечения безопасности использования при нормальном давлении.

1. Применяется влагостойкая и ударопрочная упаковка, подходящая для дальних поездок.

2. Транспорт и различные погодные условия.Полный комплекс обслуживания и эксплуатации.

3. Руководства включены.
