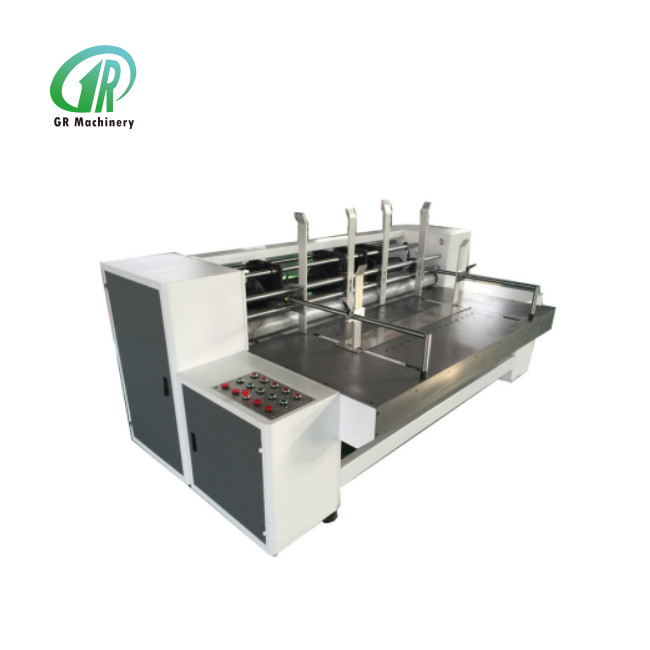

Модель 2000 Автоматическая картонная коробка Слоттинг Формирующая машина высокая точность

Автоматическая машина для профилирования картонных коробок

Я.Введение

В машине используется вспомогательная система подачи картона с вакуумной адсорбцией (объем воздуха регулируется), функция которой позволяет выполнять прорезь, резку под углом, продольную резку, биговку и т. д. гофрированного картона за один раз. Глубина долбления этой машины составляет сэлектрическая регулировкаи оснащен шкалой чтения. Регулировка фазы прорези относится к конструкции планетарной передачи, принимаяэлектрическийкомпьютервведите 360 градусовкорректирование, а верхний и нижний диск долбежного ножа и биговальные колеса могут синхронно перемещаться влево или вправо (примечание: специальный инструмент для регулировки движения), они просты в использовании и обслуживании, компактны, что является профессиональным оборудованием для формирования прорезей в картонных коробках.

II. Основная структура и функциональные характеристики

1. Ролик подачи бумаги использует узорчатый ролик, давление подающего ролика использует регулировку эксцентрикового колеса с левым и правым эксцентриковыми колесами, можно синхронно регулировать давление.

2. Отдел подачи обратного удара использует обе боковые и задние перегородки для крепления картона, чтобы избежать ошибок в прорезях, приводящих к неправильному расположению верхнего картона при толкании картона, может подходить для каждого типа картона различного качества и обеспечивает стабильную и точную отправку бумаги.

3. Диски прорезных ножей полностью обработаны из стали, прорезные ножи используют полукруглые ножи пилообразной дугообразной формы для прорези и удаления отходов, картон попадает в продольный ролик после прорезания, прорезные ножи аккуратно режут обе стороны картона. (Примечание: прижимное колесо и ножи для продольной резки установлены в одном ролике, их удобно регулировать)

4. Картон отправляется шестью трансмиссионными валами после прорезания пазов, резки углов, биговки и продольной резки. Эта машина оснащена частотным регулятором скорости (скорость регулируется свободно) с преобразователем частоты JTE.

5. Эта машина оснащена электрической регулировкой фазы планетарной передачи для регулировки размера картона и может регулироваться без остановки.

III. Структура машины

1 — боковая перегородка подачи 2 — задняя перегородка подачи 3 — передняя перегородка подачи

(Изображение А)

4 --- диск прорезного ножа 5 --- диск для обрезки углов 6 --- устройство прижима бумаги

7 --- передняя панель кнопок 8 --- задняя панель кнопок

(КартинаБ)

IV.Работа машины

1. Выберите гофрированный картон, который хотите обработать, отрегулируйте боковую перегородку подачи (1 на рисунке A). Метод регулировки: ослабьте винты в кружке на рисунке ниже, переместите две боковые перегородки подачи (1 на рисунке А) вправо или влево, отрегулируйте расстояние между двумя боковыми перегородками в соответствии с длиной картона, после завершения регулировки затяните винт и закрепите перегородки.

2. Отрегулируйте перегородку обратной подачи (2 на рисунке A). Метод регулировки: ослабьте винты в кружке на рисунке ниже, переместите две перегородки обратной подачи (2 на рисунке A) вперед или назад, отрегулируйте подходящие положения в соответствии с шириной картона. После завершения регулировки затяните винт и закрепите перегородки.

3. Отрегулируйте зазор подачи в соответствии с толщиной картона: ослабьте винты в кружке на рисунке ниже, переместите передние перегородки подачи (3 на рисунке A) вверх и вниз, сделайте расстояние между нижней частью перегородки и столом подачи в 1,5 раза больше толщины картона. (при подаче картона можно пропустить нижнюю бумагу и остановить предпоследнюю)

4. В зависимости от толщины картона отрегулируйте зазор подающих роликов, биговальных колес и дисков шлицевого ножа, чтобы плавно подавать, сгибать и прорезать картон. Метод регулировки: откройте защитную заслонку слева от машины, есть три регулятора турбинного червяка, самый верхний предназначен для регулировки зазора между подающими роликами, средний предназначен для регулировки зазора между биговальными колесами, самый нижний предназначен для регулировки зазора между дисками долбежных ножей.

5. Подключите линию электропередачи, заряжайте машину электричеством.

6. Запустите машину с помощью передней панели кнопок (7 на рисунке B), как показано на рисунке ниже, на рисунке 1, машина выключена (в это время нажата кнопка «срочная остановка»), отпустите кнопку «срочной остановки», затем загорится индикатор питания, нажмите кнопку «включить основной блок», чтобы запустить машину, загорится индикатор основного блока, как показано на рисунке 2.

(изображение 1)

(изображение 2)

ФПередняя панель кнопок

1. Установите картон на отрегулированный стол подачи, отрегулируйте три диска прорезного ножа и один диск ножа для резки углов в соответствии с правильным положением прорези и обрезки углов картона. Метод регулировки, как показано ниже: на задней панели кнопок (8 на рисунке B) нажмите две кнопки «положительное перемещение» и «отрицательное перемещение» по кругу, как показано на рисунке 3, поверните ножевой диск и сделайте отверстие для винта снаружи, как показано на рисунке 4, ослабьте винты с помощью гаечного ключа, затем, как показано на рисунке 5, поверните ключ и заставьте ножевой диск двигаться вправо или влево в подходящее положение прорези или резки углов, при перемещении верхний и нижний ножевые диски и соответствующее биговальное колесо будет двигаться синхронно. Регулировка остальных трех ножевых дисков аналогична.

(изображение 3)

(изображение 4)

(изображение 5)

2. Регулировка высоты коробки: в зависимости от высоты коробки, которая будет изготовлена, на задней панели кнопок (8 на рисунке B) с помощью двух кнопок «Высота коробки +» и «Высота коробки -» (круглая часть на рисунке ниже) для регулировки расстояния между ножом и ножом в ножевом диске, это также означает высоту коробки. На каждом ножевом диске имеется градуированная шкала, позволяющая легко и точно регулировать.

3. На передней панели кнопок (7 на рисунке B), как показано на рисунке 6, нажмите кнопку «Включить вытяжной вентилятор», загорится индикатор «Вытяжной вентилятор», чтобы запустить вентилятор, поверните ручку «Скорость основного блока», увеличьте скорость с нуля. Попробуйте подать один кусок картона в соответствии с реальным положением прорези и обрезки углов, чтобы отрегулировать фазу. Регулировка фазы на задней панели кнопок (8 на рисунке B) с помощью двух кнопок «картонная фаза +» и «картонная фаза -», которые обведены на рисунке 8 для регулировки.

(изображение 6)

(изображение 7)

(изображение 8)

4. После завершения регулировки можно переместить каждое устройство прижима бумаги (6 на рисунке B) между двумя ножевыми дисками, как показано на рисунке ниже, а затем начать массовое производство картонных коробок.

Дополнительная часть регулировки при подаче картона большой длины или ширины:

1. Если длина картона большая, можно переместить переднюю перегородку подачи (3 на рисунке A) вправо или влево. Метод регулировки: ослабьте винты в кружке на рисунке ниже, переместите две передние перегородки подачи (3 на рисунке A), отрегулируйте передние перегородки подачи в подходящие положения в соответствии с длиной картона, после завершения регулировки затяните винт и закрепите перегородки.

2. Если ширина картона большая, необходимо отрегулировать диапазон всасывания стола подачи: сначала положите один кусок картона на стол подачи и переведите машину в режим низкой скорости, проверьте диапазон перемещения толкающей пластины (прямоугольная часть на рисунке ниже). Убедитесь, что толкающая пластина не касается картона, когда толкающая пластина перемещает крайнюю кромку машины, тогда она может толкать картон и перемещать его вперед. Если необходимо отрегулировать положение толкающей пластины, ослабьте винты, которые обведены на рисунке ниже, найдите подходящее отверстие для винта в более боковом положении и зафиксируйте толкающую пластину.

V. Легкоизнашивающиеся детали и метод замены

1. Замена прорезного ножа и ножа для резки углов:

Как показано на рисунке ниже, ослабьте винт детали, которую необходимо заменить, затем снимите нож, установите новый нож и закрепите винт. Если винт находится внутри, можно выполнить «положительное» или «отрицательное перемещение» на задней панели кнопок (8 на рисунке B), повернуть винт наружу, удобно снимать.

2. Замените ленту для сбора отходов: как показано на рисунке ниже, ослабьте винт в отверстии с помощью гаечного ключа, затем можно вытянуть стальную ленту.

VI. Техническое обслуживание машины

1. Регулярно проверяйте подшипники машины и очищайте их раз в полгода-год. Другие соединительные детали необходимо доливать моторное масло каждые полгода.

2. Перед запуском машины проверьте, нет ли внутри примесей, есть ли какие-либо детали изношены или сломаны, после проверки на отсутствие отклонений запустите машину. Машина должна оставаться чистой и опрятной в течение длительного времени.

VII. Гарантия на машину и послепродажное обслуживание

1. Эта машина имеет один год гарантии на всю конструкцию, не включая ножи, резиновые ролики и т. д., легко изнашиваемые детали. В гарантийный период, за исключением быстроизнашивающихся деталей и повреждений, вызванных неправильной эксплуатацией, если возникнут проблемы с электрическими элементами, шестернями, подшипниками и т. д., мы предоставим замененные детали бесплатно.

2. По истечении гарантийного срока, если какие-либо детали повреждены или сломаны, нам заплатят за замену детали.

3. Для всех проблем, связанных с эксплуатацией, обслуживанием и т. д. на производстве, наша компания бесплатно предоставит техническое решение и поможет нашему клиенту.
