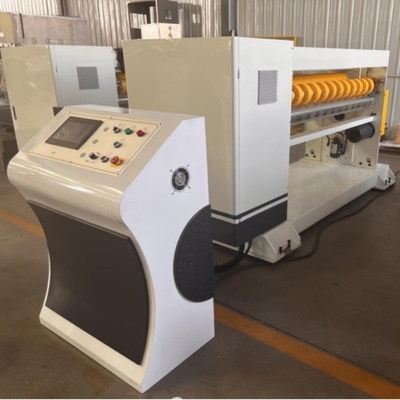

NC резачевые спиральные ножи для производственных линий гофрированного картона

НК-100 спиральные ножи с ЧПУ

Конструктивная особенность:

• Он может хранить заказы на 200 единиц, быстро и точно заменять спецификации фрез, безостановочно меняя заказы, а также позволяет использовать сетевые компьютеры для облегчения управления производством.
• Приводные шестерни ножевого вала изготовлены из прецизионной кованой стали индукционной закалки, безлюфтовая передача, усовершенствованное бесключевое соединение, высокая точность передачи.
• В режущем станке используется спиральная структура ножа со стальным лезвием с инкрустацией, зубчатый нож. ножницы, секатор, сила сдвига, длительный срок службы лезвий
• Вокруг подающих роликов используется солнечная шестерня, плавная подача, равномерное давление, легко раздавить плиту или вызвать засорение.
• Эта модель является накопителем энергии торможения (нединамическое торможение), поэтому потребление энергии в производственном процессе, среднее потребление электроэнергии составляет 1/3 от обычного режущего станка с ЧПУ, что экономит более 70% энергии для достижения цели экономии денег.
• Прецизионно регулируемая шестерня без зазора для обеспечения точного зацепления лезвия и баланса при работе.
• Использование независимого масляного насоса и фильтра с двумя медными распределителями в каждой позиции передачи масла, смазки и охлаждения.
• Ножевой ролик: высококачественный кованый стальной материал, сбалансированный, с хорошей стабильностью.

Технические параметры:

• эффективная ширина: 2200 мм
• Направление работы: влево или вправо (определяется на заводе заказчика)
• максимальная скорость оборудования: 100 м/мин.
• Механическая конфигурация: спиральный поперечный резак с компьютерным управлением.
• Минимальная длина резки: 500 мм.
• Максимальная длина резки: 9999 мм.
• Точность резки бумаги: равномерная ± 1 мм, неравномерная ± 2 мм.
• Размер оборудования:L_мх4,2*Вт_мх1,2*ч_мх1,4
• Одиночный вес: MAX3500 кг

Параметры диаметра ролика:

• Межосевое расстояние крестовины ножевого вала:￠216 мм.
• Перед диаметром нижнего транспортирующего ролика ￠156 мм.
• После диаметра нижнего транспортирующего ролика: ￠156 мм.
• Диаметр передней части опорного валика: ￠70 мм.
• Диаметр передней части опорного валика: ￠70 мм.

Примечание. После того, как все шлифовальные ролики были покрыты твердым хромом (кроме ножевого вала),

Мощность двигателей и электрические параметры:

• Мощность двигателя главного привода: 18,5 кВт, синхронный сервопривод полного переменного тока.
• Мощность двигателя до и после подачи: 3 кВт (регулятор частоты)
• Мощность двигателя смазочного масляного насоса: 0,25 кВт.

В основном закупаемые детали, сырье и происхождение:
