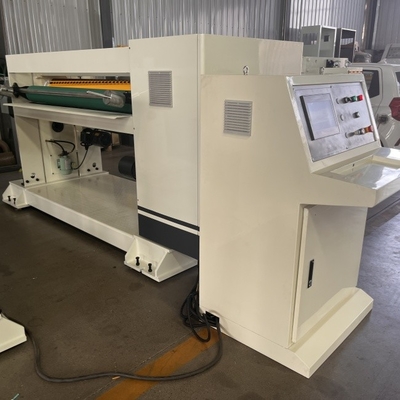

NC-100 Ножи спиралевые для резания NC
Машина состоит главным образом из внутренней передачи режущего вала (2), внешней передачи режущего вала (3), соединительного винта (4), зажимательного рукава (5), передачи режущего вала (6), нижнего лезвия (7),зажимный винт для нижнего лезвия (8), верхний винт верхнего лезвия (9), винт для зажима верхнего лезвия (10), верхний винт (11), вал регулирования свободного пространства передач (12), главный двигатель (13), регулирующий стержень (14), регулирующий винт (15),верхний вал резки (16), нижний вал резки (17), и т.д.
1Верхний вал лопатки (16) и нижний вал лопатки (17) изготовлены из углеродной стали и подвергнуты термической обработке для достижения хорошей жесткости.
2При регулировании лезвия вставьте стержень в розетку для ручного поворота.
3При регулировании лезвия расслабьте зажигательный винт (8) нижнего лезвия на 1/4 поворота и настроите зажигательный винт (10) верхнего лезвия, чтобы верхнее лезвие (11) и нижнее лезвие (7) соответствовали друг другу.
4При регулировании лезвия отпустите соединительный винт (16) и настроите винт (15) для регулирования бокового просвета, чтобы устранить боковой просвет шины лезвия.
5Расширительная рукава (5) соединяет внешнюю передачу (3) и передачу (6) вала клинка клинка.
6Двигатель шпинделя (13) является источником энергии для привода ролика лезвия.
Требования к установке
1- машина должна быть установлена на твердом бетонном фундаменте толщиной фундамента не менее 250 мм;
2. поверхность фундамента ровная и плоская с плоскостью не более 2 мм/м;
3. Машину перед установкой на фундамент необходимо настроить на уровень с плоскостью не более 0,4 мм/м; Испытательный прибор: квадратный уровень; Положение испытания:стойка ножа с фиксированной поперечной балки.
4При установке машины на фундамент убедитесь, что оборудование параллельно с параллелизмом не более 1 мм/м. Испытательный прибор: уровень; Положение испытания:обе стороны рамы машины на обоих концах.
Установка машины
При установке машины, источник питания пользователя должен быть подключен к шкафу силового привода машины,и воздушный выключатель должен быть установлен на переднем конце воздушного шкафа, чтобы отключить или включить питание машины в любое время.
При установке машины трубопровод сжатого воздуха пользователя должен быть соединен с пневматическим тройником машины.и стоп-клапан должен быть установлен на переднем конце, чтобы отключить или включить подачу сжатого воздуха в машину в любое время (как показано ниже).
Параметры воздухопровода: PN0,6MPa, DN10.
Регулирование ровности машины
После установки машины следите за уровнеметром и регулируйте винты до тех пор, пока уровни не достигнут 0,1 мм/1000 мм×1000 мм, затем затяните гайки якорных болтов.Используйте тот же метод, чтобы регулировать ровность по крайней мере четырех углов машины.
Структурные особенности:
- Он может хранить заказы на 200 единиц, быстро и точно заменять спецификации резака, изменять заказы без остановки, и позволяет сетевым компьютерам облегчать управление производством.
- Ножевые приводы являются высокоточным кованым стальным индукционным отверждением, бесперебойной трансмиссией, передовым бесключевым соединением, высокой точностью передачи.
- Режущая машина использует инкрустированный передний стальной лезвие нож спиральной структуры, зубчатый нож. ножницы, ножницы, сила стрижки, долгий срок службы лезвия
- Вокруг кормовых роликов используются солнечные приспособления пластинкой способ, плавная доставка, давление равномерно, легко раздавить доску пластинки или вызвать блокировку
- Эта модель - это накопитель энергии торможения (нединамическое торможение), поэтому потребление энергии в производственном процессе, среднее потребление электроэнергии составляет 1/3 от обычной NC режущей машины,экономия более 70% энергии для достижения цели экономии денег .
- С точностью регулируемой без разрыва передачи для обеспечения точного задействования лезвия, баланса движения.
- Использование независимого масляного насоса и фильтра с двумя медными распределениями в каждом положении передач, масло, смазка и охлаждение
- Ножевой ролик: высококачественный кованый стальной материал, сбалансированный, с хорошей стабильностью.
Параметры диаметра ролика:
- Крест на стволе ножа расстояние до центра: ¢216 мм
- Перед нижним диаметром конвейерного ролика ¢ 156 мм
- После нижнего диаметра конвейерного ролика: ¢156 мм
- Диаметр передней части ролика: ¢70 мм
- Диаметр передней части ролика: ¢70 мм
Примечание: После всех были шлифовальные ролики, твердые хромированные на (на, кроме под валом ножа) обрабатывающей
Силовые двигатели и электрические параметры:
- мощность основного двигателя:18.5KW полное AC синхронное серво
- Перед и после подачи мощности двигателя:3KW ((Контроль частоты)
- Мощность двигателя смазочного масляного насоса:0.25 кВт
В основном приобретаемые детали, сырье и происхождение:
| Наименование основных частей |
Марки или место происхождения |
Материал и тип |
| Сервомотор полного переменного тока |
Шанхайский футиан |
18.5 кВт |
| Двигатель частоты питания |
Хэбэй Хэншуй Йонгшун |
|
| подшипник |
HRB,ZWZ,LYC |
Вверх и вниз подшипники для ножей из Японии |
| ремень |
Германия OPTIBELT |
|
| Вверх по рукава. |
Сианьян-чаоюэ |
|
| Подшипник ремня безопасности |
Чжэцзянский вухуань |
|
| Контакторы и реле, реле среднего |
Франция Шнайдер |
|
| Переключатель близости |
Япония OMRON |
|
| Система сервоуправления летящей сдвижной силой |
Америка Эмисон |
|
| Плата управления движением |
Германия MKS-CT150 |
|
| Ротационный кодер |
Укси-руйпу |
|
| Привод питания |
Тайваньская дельта |
|
| Интерфейс человека-машины |
Taiwan WEINVIEW или MCGS |
|
| Оборудование для солнца |
Китай Шэньчжэнь |
|
| Пневматические компоненты |
Чжэцзян сонор CSM |
|
| Преобразователь частоты |
Сименсы |
|
Подробная информация о машине
Операция
操作
1 Включить
2 E-STOP 急停
3 Выключить 关机
4 Ручное/автоматическое ̇ ручное/самостоятельное
5 Регулирование скорости
Изменить язык операции: Английский или 中文 ((Китайский)
Включите основной источник питания
Нажмите кнопку "Включить"
В автоматическом режиме машина должна быть подключена к двойной фазе, и машина автоматически будет регулировать скорость работы.
В ручном режиме рабочая скорость регулируется вручную через потенциометр (рабочая скорость должна быть немного выше скорости производственной линии)
Нажмите на управление NC резки
Установка длины обработки и количества обработки.
Нажмите на кнопку "NC начало резки", ускорить, машина начнет работать.
Установка новой длины обработки и количества обработки изменит порядок.
Меры безопасности
Безопасность включает два аспекта: во-первых, безопасность персонала; во-вторых, безопасность машин.
1Операторы должны сначала пройти подготовку к работе.
2Операторы должны пройти обучение безопасности.
3Регулярно проверяйте крепежные элементы, особенно крепежные лезвия, чтобы избежать их ослабления и ненужного повреждения машины.
4Регулярно проверяйте рабочее состояние вращающихся частей машины, особенно рабочее состояние подшипников.
5. При замене и регулировке поперечных лезвий, пожалуйста, носите защитные перчатки, чтобы избежать травм от лезвия.
6Когда машина работает нормально, строго запрещено входить в машину, чтобы избежать травм и повреждений машины.
7Пожалуйста, берегитесь программного обеспечения и оборудования для управления и не изменяйте, добавляйте или вычитайте их по своему усмотрению.
8Непрофессионалам строго запрещено ремонтировать машину.
