Примечание. После того, как все шлифовальные ролики были покрыты твердым хромом (кроме ножевого вала),

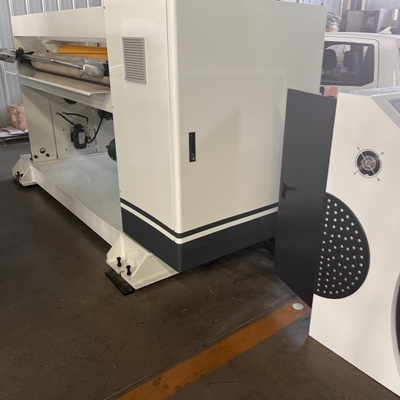

Машина в основном состоит из внутренней шестерни вала фрезы (2), внешней шестерни вала фрезы (3), соединительного винта (4), зажимной втулки (5), шестерни вала фрезы (6), нижнего лезвия (7), зажимного винта нижнего лезвия (8), верхнего винта верхнего лезвия (9), зажимного винта верхнего лезвия (10), верхнего лезвия (11), вала регулировки зазора шестерни (12), главного двигателя (13), регулировочной тяги (14), регулировочного винта (15), верхнего режущий вал (16), нижний режущий вал (17) и т. д.
1. Верхний вал ножа (16) и нижний вал ножа (17) изготовлены из углеродистой стали и подвергнуты термообработке для обеспечения хорошей жесткости.
2. При регулировке полотна вставьте стержень полотна в гнездо для стержня полотна для поворота вручную.
3. При регулировке полотна ослабьте зажимной винт нижнего полотна (8) на 1/4 оборота и отрегулируйте зажимной винт верхнего полотна (10) так, чтобы верхнее полотно (11) и нижнее полотно (7) подходили правильно.
4. При регулировке полотна ослабьте соединительный винт шестерни (16) и отрегулируйте винт регулировки зазора со стороны шестерни (15), чтобы устранить боковой зазор шестерни вала полотна.
5. Распорная втулка (5) соединяет внешнюю шестерню вала ножа (3) и шестерню вала ножа (6) с ножевым роликом.
6. Двигатель шпинделя (13) является источником энергии для привода ножевого ролика.
Требования к установке
1. Машина должна быть установлена на прочном бетонном фундаменте толщиной не менее 250 мм;
2. Поверхность фундамента ровная и плоская с плоскостностью не более 2 мм/м;
3. Перед фиксацией машины на фундаменте необходимо выровнять ее по уровню с уровнем не более 0,4 мм/м; Инструмент тестирования: квадратный уровень; Положение тестирования: держатель ножа с фиксированной перекладиной.
4. При установке машины на фундамент убедитесь, что оборудование установлено параллельно с параллельностью не более 1 мм/м. Инструмент тестирования: уровень; Положение испытания: обе стороны рамы машины с обоих концов.
Установка машины
Когда машина установлена, источник питания пользователя должен быть подключен к шкафу силового привода машины, а на передней части воздушного шкафа должен быть установлен воздушный переключатель, позволяющий в любое время выключать или включать источник питания машины.
После установки машины трубопровод сжатого воздуха пользователя должен быть подсоединен к пневматическому тройнику машины, а на передней части должен быть установлен запорный клапан для отключения или включения подачи сжатого воздуха в машину в любое время (как показано ниже).
Параметры воздуховода: PN0,6MPa, DN10.
Регулировка уровня машины
После установки машины наблюдайте за уровнемером и регулируйте винты до тех пор, пока уровень не будет в пределах 0,1 мм/1000 мм × 1000 мм, затем затяните гайки анкерных болтов. Используйте тот же метод, чтобы отрегулировать горизонтальность как минимум четырех углов машины.
Операция
① Включение — 启动
② АВАРИЙНЫЙ ОСТАНОВ — 急停.
③ Выключить — 关机
④ Ручной/автоматический — 手动/自动.
⑤ Регулировка скорости — 速度调节.
Измените язык управления: английский или 中文(китайский).
В автоматическом режиме машину необходимо подключить к двустороннему станку, и машина будет автоматически контролировать скорость работы.
В ручном режиме рабочая скорость регулируется вручную с помощью потенциометра. (Рабочая скорость должна быть немного выше скорости производственной линии)
Установка «Длины обработки» и «Количества обработки».
Нажмите «Начало резки с ЧПУ», машина начнет работать.
Набор заказов
Переключить «отложенный ордер» можно через «Верхний номер» и «Следующий номер».
Если обрабатываемый картон слишком длинный или слишком короткий, это можно отрегулировать, изменив параметры.
