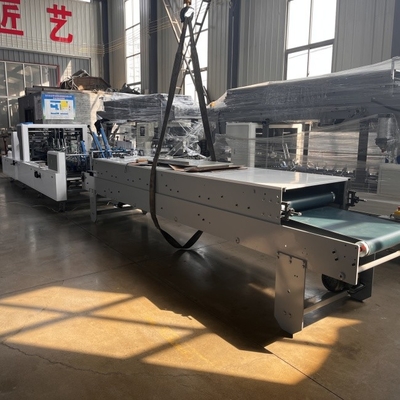

Автоматическая однократная коррекция высокоскоростной коробки папки клея с тремя методами подсчета

Автоматическая однократная коррекция высокоскоростной коробки папки клеяСТри метода подсчета

1. характеристики машины и введение в каждую часть

Общее оборудование:

a.Основа машины изготовлена из интегральной стальной пластины. Толщина основной стеновой панели составляет 16 мм. Все они используют технологию лазерной резки и прошли холодно-тепловую обработку.Вся машина имеет хорошую жесткость.

b.Вся машина имеет модульную конструкцию с гибким выбором функций.Модули могут быть выбраны в соответствии с требованиями типа коробки клиента.

c. Трансмиссия машины использует китайско-иностранную цепочку совместных предприятий, которая имеет высокую скорость, точную и стабильную передачу, минимальный шум и длительный срок службы.

d.Машина имеет хорошую стабильность и скорость может достигать 220 м/мин

Отдел бумажного питания:

e. Секция подачи бумаги использует независимый двигатель для подачи бумаги, что делает подачу бумаги более легкой и плавной.

f.3 набор ножей для подачи бумаги для удовлетворения потребностей различных весовых коробок в подаче бумаги.

g.Многоуровневая дорожка обеспечивает вертикальность картона и гарантирует, что подача бумаги не искажена.Уникальная структура делает регулировку картона легкой и удобной.

h.Пневматический подъем ножа сокращает время настройки и замены коробки.

Вибрационное устройство сотрудничает с двигателем для быстрого, легкого, непрерывного и автоматического кормления бумаги.

j.Картовая лента питания использует кольцеобразную бесшовную конвейерную ленту с коровьими сухожилиями, которая обладает высокой износостойкостью.что делает его очень удобным и быстрым для замены бумажной ленты конвейера в более поздний период.

2Слиндр с нижней частью пасты:

a. Нижний баллон с пастой установлен с одним левым и одним правым, и различная толщина резинового колеса может быть оборудована в соответствии с шириной отверстия клея типа коробки клиента.

Силиндр с пастой изготовлен из прочной, прочной нержавеющей стали.

должны быть точно контролированы, чтобы обеспечить высокоскоростную работу части клея.

3Складная часть:

a.Левая и правая стороны завершают вторую складку на 180 градусов. Четвертая складка полностью сочетается на 180 градусов.

b.Складывающаяся часть системы коррекции дифференциала, специальная конструкция складывающейся части левой и правой скорости конвейерной ленты может регулироваться, чтобы обеспечить прямую транспортировку.Может эффективно уменьшить случай коробки формирования ножницы.

c. На верхнем ряду ремня с штурвалкой складной части установлено силовое устройство для достижения разницы скоростей между верхним и нижним ремнями, что приводит к скольжению картона.

d.Оснащенная набором левых и правых складывающихся ножей.

Часть передачи давления:

a.Фотоэлектрический счетчик, автоматическое выбивание бумаги, система двойного назначения для распыления воды и устройство для обнаружения бумажной скобы.

b. Верхний и нижний ремни свободно телескопические и удобны для регулирования, что делает картон каждой формы более аккуратным и гладким при входе в транспортную часть.

в. Оборудованы механическим устройством для нажатия, чтобы при производстве плоских экспресс-картонов не возникало явления ножниц.И механическая коробка передач обладает характеристиками долгой и стабильной службы.

5Перевозная часть:

a.Главная стена панели переносной части принимает 12 мм, и принимает технологию лазерной резки, и обрабатывается холодным и горячим, и машина имеет хорошую жесткость.и дизайн на большие расстояния может продлить время склеивания картона и улучшить качество склеивания картона.

b.Пневматическое регулирование давления, легко регулируемое, может эффективно обеспечить равномерное давление приспособления.

c. автоматический и ручной двухрежимный переключатель с одним щелчком мыши для адаптации к производственным потребностям различных типов коробок.

d. Верхняя и нижняя независимые модульные конструкции транспортирующей части могут двигаться относительно вперед и назад, чтобы адаптироваться к разнообразию различных длины коробки.

Электрическая система:

a.Машина управляется ПЛК, легко работать; ПЛК и сенсорный экран принимают известный китайский бренд Inwitten, стабильный и надежный, низкий уровень отказов.Вся машина использует многочастотный преобразователь, и управление более гибким и удобным.

b.Главный приводный двигатель использует двигатель преобразования частоты, который имеет преимущества энергосбережения и высокой эффективности, широкого диапазона регулирования скорости, стабильного старта и торможения,повышение эффективности производства и снижение затрат на обслуживание механического оборудования.

c. Расположение панели управления является разумным, и каждый модуль имеет панель управления.

d. 19-дюймовый ЖК-монитор может отслеживать процесс производства машины в отделе подачи бумаги, что делает его более удобным для капитана для проверки всего процесса работы.

Я.TЭхнический спецификация

Три метода подсчета:

1- Счетчик остановки питания:

После того, как индукционный зонд завершит подсчет, он остановит двигатель подачи бумаги на заданное время.

2.Счетчик воздушного баллона ((водяной знак):

Соединение воздушной линии

Добавьте чистую воду

Используйте соленоидный переключатель клапана, чтобы заполнить воздушную линию водой.

После того, как индукционный зонд завершит подсчет, сосна оставит водяной след на картон.

2.Счетчик воздушного баллона ((неправильно выровненная отметка):

Соединение воздушной линии

Воздушный цилиндр обычно сохраняется сжатым. ((Если цилиндр остается расширенным, замените положения двух воздушных линий.)

После того, как индукционный зонд завершит подсчет, сосна оставит водяной след на картон.

Воздушный цилиндр будет толкать картон так, что картон ((Последний в цикле подсчета) выравнивание неправильно.
