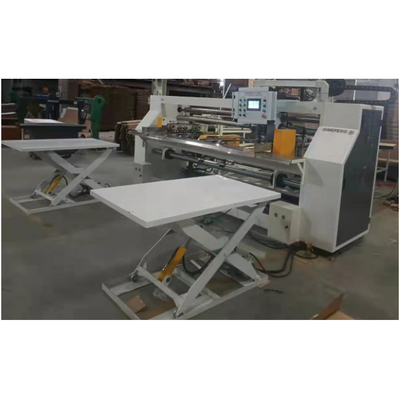

Модель 4600 Двухдельная серво-гофрированная картонная складная клеевая машина типа 6

4600 Модель 6 Сервоавтоматический складный клеер ((Двойная часть)

1 Стенная плита машины изготовлена из 45 # 14 мм высокой твердости однопрокатной стальной плиты,и остальная часть заготовки также изготовлена из 45 # 6мм 8мм 10мм 12мм 14мм 16мм 18мм 20мм высокопрочной однопрокатной стальной пластины, и обрабатывается с помощью станка CNC для измельчения поверхности, чтобы обеспечить точность заготовки.

2 Основная конструкция машины соединена 160х100 тяжелыми H-образными профилями, а остальные соединены 80х80 тяжелыми алюминиевыми профилями, обеспечивая таким образом стабильность машины.

3 модели подшипников: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104,KR19;

универсальный подшипник с базовым типом: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 Модель ремня:

Пояс для подачи бумаги:L2180mm×W100mm×T8mm (с отверстиями), 8 штук.

Конвейерная лента: L5000mm × W60mm × T5mm, 10 штук.

5 Механизм трансмиссии основной машины использует цепную передачу, а колесные колеса состоят из

5/8 дюйма: 20-зубные Ø35 и Ø30, 17-зубные Ø55 промежуточные, 14-зубные Ø35 промежуточные, 30-зубные Ø30.

1/2 дюйма: 20 зубов Ø22

3/8 дюйма: 21 зуб Ø25, 32 зуба Ø12, 14 зубов Ø22

Вышеприведенные колёса сделаны из материала 45#, а затем высокочастотным образом погашены, чтобы продлить срок службы.

6 Секция подачи бумаги: ремень подачи бумаги представляет собой качественный резиновый ремень с высоким уровнем трения и износостойкости.Задняя часть поддерживается вспомогательным роликом для подъема картона для подачи бумаги, и оснащен двумя всасывающими насосами мощностью 3 КВт для всасывания картона и помощи при подаче бумаги. , двигатель подачи бумаги состоит из двух сервомоторов мощностью 1 КВт, что обеспечивает стабильность подачи бумаги, и длина подачи бумаги может регулироваться произвольно.

7Главный двигатель в среднем сегменте управляется редукционным двигателем Zhejiang Mitsubishi мощностью 4 кВт, управляемым преобразователем частоты.и также имеет электромагнитную сцепку и электромагнитную передачу управления тормозомНа каждой стороне 3 комплекта конвейерных лент.

8 Склеивающая часть: средняя часть задней части крепится горячими и холодными частями.Ширина колеса покрытия клеем составляет 10 мм, а средний интервал составляет 2 ммИзбегайте открытия клея и взрыва из-за сезонных изменений, когда для склеивания используется только клей горячего плавления.и избежать горячего плавления клей лопнуть как только коробка пищи входит в холодильник.

9Средняя часть: левая и правая стороны зажимаются сервомоторами.Зажимание использует высокоскоростные низкоприметные шаровые винты и специальные слайдеры для обеспечения чувствительности и точности зажиманияОн также продлевает срок службы и обеспечивает точное формирование картона. , значительно улучшая урожайность картона.

10 Система нагрева клея: коробка для покрытия клеем из чистого алюминия имеет отличную теплопроводность и сокращает время плавления блока клея.Верхняя часть оснащена самостоятельно нагреваемой алюминиевой клеевой коробкойГорячее плавление клея автоматически поступает в нижнюю коробку клея, что не влияет на работу и повышает эффективность работы.

11 Система холодного клея: резиновое колесо коробки для покрытия холодным клеем изготовлено из нержавеющей стали и имеет двойные герметичные коррозионно-устойчивые подшипники, что увеличивает срок службы.

12 Принцип работы

Поместите картон по обе стороны от секции подачи бумаги. Введите длину подачи бумаги на дисплее, нажмите кнопку подачи бумаги и начните подачу бумаги. Когда картон достигнет середины,фотоэлектрические датчики на левом и правом концах обнаруживают картон и принимают сигналЗатем папка падает, и бумага начинает отправляться на изгибающуюся часть.После достижения изгибающей части, левая и правая стороны начинают изгибаться и выстраиваться, а затем падает колесо прессования бумаги, также падает баффл, и картон отправляется.

Напряжение: 380V 50HZ трехфазный 4-проводной

Список распределителей электроэнергии
