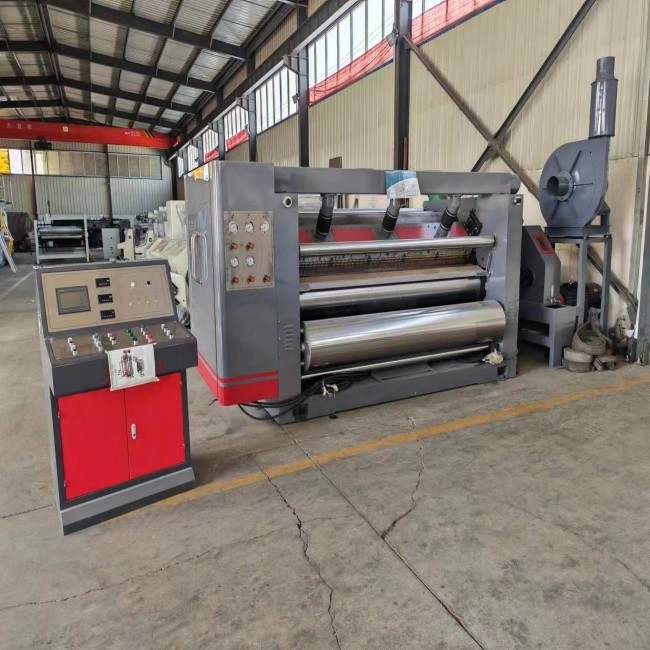

SF-360-2500 Модель модулированная односторонняя структура всасывающей капоты

SF-360-2500 Модель модулированного одногранника

Sструктурные особенности:

• Принята структура всасывания капота, и он оснащен мощным вентилятором высокого давления.Источник воздуха и электрическое управление сосредоточены в одном и том же операционном кабинетеРабочая сторона полностью закрыта и полностью покрыта.
• База машины и стенные панели изготовлены из высококачественного смолового песчаного литья, и толщина стенной панели составляет 240 мм. Независимая коробка передач, универсальная коробка передач.
• Волнообразный ролик изготовлен из сплава стали 48CrMo, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatment; диаметр гофрированного ролика составляет ¢ 360 мм, а твердость поверхности превышает HRC60 градусов.
• Нагнетательный ролик ¢ 370 мм, поверхность измельчена и хромирована; давление воздуха управляет движением вверх и вниз, а материал - средняя углеродистая сталь No 45,протертые и закаленные (с буферным устройством).
• Устройство с клеевым роликом имеет интегральную структуру скейтборда, которая может быть выведена из машины для обслуживания во время обслуживания, что повышает эффективность работы;Клейная ролика имеет диаметр ¢252 мм, и поверхность полируется и выгравирована 25 линиями проработки ямной сетки, а затем твердохромной.

Технологический параметр:

1Рабочая ширина: 2500 мм

2Направление работы: слева или направо (определяется заводом заказчика)

3Дизайнерская скорость: 180 м/мин Рабочая скорость: 120-150 м/мин

4. температурный диапазон: 160-200°C

5Источник воздуха: 0,4-0,9 МПа

6Давление пара: 0,8-1,3 МПа

7. Флейта с волнистой формой (A, B, C, E или UV)

МОторыпараметр:

1Главный двигатель: 30 КВт Номинальное напряжение: 380 В 50 Гц Продолжающийся (S1) режим работы

2. Всасывающий двигатель: 18КВт Номинальное напряжение: 380В 50Гц Постоянный (S1) режим работы

3 Редуктор регулировки клея; 100 Вт Номинальное напряжение: 380 В 50 Гц Продолжительный (S2) режим работы

4 Двигатель пробела регулировки клея; 250 Вт Номинальное напряжение: 380 В 50 Гц Постоянный (S2) режим работы

5 Двигатель клеевого насоса: 2,2 кВт Номинальное напряжение: 380 В 50 Гц Постоянный (S1) режим работы

Роликипараметр:

1Диаметр волнистых роликов: ¢ 360 мм

2Диаметр ролика под давлением: ¢370 мм

3Диаметр клеевого ролика: ¢252 мм

4Диаметр ролика с фиксированной пастой: ¢142 мм

5Диаметр предварительного нагрева: ¢400 мм

Основные части:
