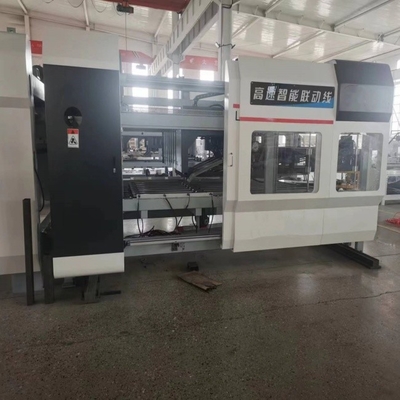

Линия производства гибкой печати складной картонной картонки

Производственная линия для картонных пакетов с гибким клеем Flexo

Максимальная скорость движения: 350 м/мин

Максимальная скорость упаковки:20пакетов/мин

Особенности оборудования:

• 1Быстрая скорость формирования картонного пакета.
• 2Точная подача бумаги путем всасывания воздуха.
• 3Хороший контроль над размером и размером, и сильная устойчивость к отходам.
• 4. Вторичная коррекция отклонения, полностью исключить ножницы рот.
• 5Точный подсчет.
• 6- Ударная часть делает картон хорошо сформированным.
• 7Точное и аккуратное складирование.
• 8Автоматическое снабжение клеем, однородное применение клея, экономия клея и функция сигнализации о нехватке клея.
• 9Цифровое дистанционное управление, точное, удобное и быстрое.

• Введение

• 1Все бумажные ленты могут перемещаться независимо друг от друга.Устройство рулевого колесаЭлектрическая левая и правая ходьба, легко регулировать размер
• 2. Клейное колесо: изготовлено из нержавеющей стали, более прочное и коррозионно устойчивое.
• 3. складная часть: основная функция заключается в том, чтобы сложить картон вниз и использовать коррекционную пластину для коррекции линии давления во второй раз, чтобы сложить картон в стандартную коробку.
• 4Для очистки формования, если не очищены скребкая часть и складная часть, отходы бумаги должны быть очищены снова.

• 5- Потисните части вместе: Потисните точки вместе и выдвините их с точным числом через подсчет света, подсчет и коррекцию.
• 6. Выходная часть: после выталкивания выше держатель бумаги плавно нажимает для выхода.

• 7Отдел упаковки: Принятие технологии бумаги с противопожарным толчком удваивает скорость подъема левой и правой дорог, и доступны как однополые, так и двойные полосы.

Механическая конфигурация отделения упаковки:

(1) Редуктор Taizhou Haoli

(2), цилиндр AirTAC, соленоидный клапан

(3), Гуандунский вал передачи мощности Duffy

(4), Подшипник Харбина

Электрическая конфигурация:

(1), PLC от Panasonic

(2) Контактник Siemens

(3), кнопка Шнайдера

(4), переключатель питания: Taiwan MEAN WELL

(5), фотоэлектрический выключатель Beifuning

(6), Реле Омрон

(7) Интерфейс между человеком и машиной

• 8. панель управления; принимает управление PLC и имеет такие функции, как нулевая и память. (PLC в сочетании с сенсорным экраном управления может быть выбран)
• 9Электрическая конфигурация:

Главный компьютер управления PLC: Panasonic

Сенсорный экран: Kunlun Tongtai

Переключающее питание: MEAN WELL

Преобразователь частоты: Дельта

Промежуточный реле: Omron

Выключатель: Siemens

Контактник: Siemens

Фотоэлектрический выключатель: Шанхайская промышленная группа

Терминал: Чинт

• 10Панель управления для каждого действия машины управляет движением слева и справа, подъемом и падением бумажной плиты и т.д.

Принцип работы

Секция наклеивания картона и секция печати и резки используются и работают синхронно, так что картон, который был напечатан, резан,или слот может плавно войти в картонную клеевую секциюКогда картон завершает склеивание, складывание и коррекцию, паллеты транспортируются в баллер.Балировщик имеет фотоэлектрический датчик и передает сигнал в PLCПЛК управляет работой каждой части балерины.

Выбор деталей машины:

1Автоматическое снабжение клеем, циркулирующее клеевое устройство, никогда не разрывается клеем, не нужно вручную добавлять клей, экономия времени и усилий. Подходит для всех видов клея.

2Нержавеющая сталь клеевое покрытие колесо, коррозионно-устойчивые, износостойкие, клеевое покрытие равномерно, экономия клея, количество клея используется около одной трети от количества ручного клея покрытия.

3Складная часть оснащена регулируемым множественным проходом прессового колеса, что делает сложение картона более гладким и склеивание более красивым и точным.

4. Счетная секция корректирует складирование картона, и складирование и выход безопасны, стабильны, точны и без ошибок.Он может быть введен без остановки машины.

Мпараметр ахина

Максимальная скорость:320 метров в минуту

Максимальное количество отправленных посылок:20 упаковок

Максимальный размер картона:700 мм*500 мм

Минимальный размер картона:195 мм*105 мм

Максимальная ширина картона (включая крышку для катушек):1100 мм

Минимальная ширина картона (включая крышку для катушек):240 мм

Максимальная высота укладки:350 мм

Минимальная высота укладки:80 мм

Максимальное количество на упаковку:50 шт.

Минимальное количество на упаковку:10 шт.

Пояс:Siglin (совместное предприятие между Китаем и Германией)

Для обозначенных областей на фотографии,обращать внимание на регулярное заправление и техническое обслуживание "раз в полгода", чтобы обеспечить нормальную работу машины и более длительный срок службы машины.

Диаграмма основания
