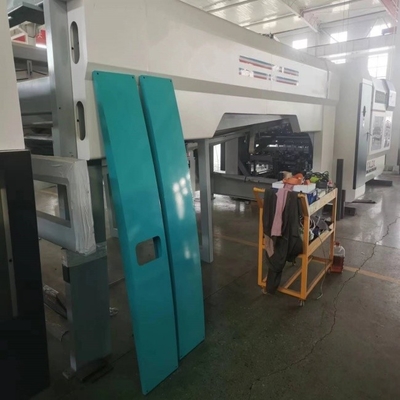

Флексо печать складывание клеевая машина Картонная линия производства Точное и аккуратное складирование

Производственная линия для картонных пакетов с гибким клеем Flexo

• Введение
• 1Все бумажные ленты могут перемещаться независимо друг от друга.Устройство рулевого колесаЭлектрическая левая и правая ходьба, легко регулировать размер
• 2. Клейное колесо: изготовлено из нержавеющей стали, более прочное и коррозионно устойчивое.
• 3. складная часть: основная функция заключается в том, чтобы сложить картон вниз и использовать коррекционную пластину для коррекции линии давления во второй раз, чтобы сложить картон в стандартную коробку.
• 4Для очистки формования, если не очищены скребкая часть и складная часть, отходы бумаги должны быть очищены снова.

• 5- Потисните части вместе: Потисните точки вместе и выдвините их с точным числом через подсчет света, подсчет и коррекцию.
• 6. Выходная часть: после выталкивания выше держатель бумаги плавно нажимает для выхода.

• 7Отдел упаковки: Принятие технологии бумаги с противопожарным толчком удваивает скорость подъема левой и правой дорог, и доступны как однополые, так и двойные полосы.
• 8. панель управления; принимает управление PLC и имеет такие функции, как нулевая и память. (PLC в сочетании с сенсорным экраном управления может быть выбран)
• 9Электрическая конфигурация:

Главный компьютер управления PLC: Panasonic

Сенсорный экран: Kunlun Tongtai

Переключающее питание: MEAN WELL

Преобразователь частоты: Дельта

Промежуточный реле: Omron

Выключатель: Siemens

Контактник: Siemens

Фотоэлектрический выключатель: Шанхайская промышленная группа

Терминал: Чинт

• 10Панель управления для каждого действия машины управляет движением слева и справа, подъемом и падением бумажной плиты и т.д.

Принцип работы

Секция наклеивания картона и секция печати и резки используются и работают синхронно, так что картон, который был напечатан, резан,или слот может плавно войти в картонную клеевую секциюКогда картон завершает склеивание, складывание и коррекцию, паллеты транспортируются в баллер.Балировщик имеет фотоэлектрический датчик и передает сигнал в PLCПЛК управляет работой каждой части балерины.

Мпараметр ахина

Максимальная скорость:320 метров в минуту

Максимальное количество отправленных посылок:20 упаковок

Максимальный размер картона:700 мм*500 мм

Минимальный размер картона:195 мм*105 мм

Максимальная ширина картона (включая крышку для катушек):1100 мм

Минимальная ширина картона (включая крышку для катушек):240 мм

Максимальная высота укладки:350 мм

Минимальная высота укладки:80 мм

Максимальное количество на упаковку:50 шт.

Минимальное количество на упаковку:10 шт.

Пояс:Siglin (совместное предприятие между Китаем и Германией)

Для обозначенных областей на фотографии,обращать внимание на регулярное заправление и техническое обслуживание "раз в полгода", чтобы обеспечить нормальную работу машины и более длительный срок службы машины.

Диаграмма основания

Приложение 1

Предметы, которые должен подготовить покупатель:

1Когда придет машина, приготовьте погрузчик, от пяти до восьми тонн, длинная вилка.

2Подготовьте соответствующие места.

3Подготовьте главный кабель питания, газ.

4Помощь сотрудников охраны.

5Подготовьте картон и проверьте машину в любое время.

Прикрепление2

Безопасная эксплуатация:

1Перед тем, как приступить к работе, вы должны носить рабочую одежду и обувь, застегивать пуговицы и наручники и не класть в карманы предметы, которые легко могут упасть.

2После прибытия экипажа на работу проверяют, что в радиусе действия оборудования нет людей или обломков.

3. Перед запуском оборудования должен прозвучать звонок и сигнализация. Только после подтверждения того, что никто не находится в рабочем диапазоне, оборудование может быть запущено..

4При работе оборудования строго запрещено прикасаться руками ко всем рабочим поверхностям, а также не допускаются работы по техническому обслуживанию и чистке.Не разрешается пересекать ходовые части..

5Члены экипажа должны строго придерживаться своих постов в соответствии с разделением труда, и им запрещено пропускать посты или покидать свои посты без разрешения.Они должны всегда обращать внимание на работу оборудования.

6При работе оборудования строго запрещено прикасаться руками ко всем рабочим поверхностям, а также не допускаются работы по техническому обслуживанию и чистке.Не разрешается пересекать ходовые части..

7Члены экипажа должны строго придерживаться своих постов в соответствии с разделением труда, и им запрещено пропускать посты или покидать свои посты без разрешения.Они должны всегда обращать внимание на работу оборудования.

Если вы обнаружите аномалию, немедленно отключите машину.

8Во время работы никому не разрешается играть с оборудованием или издавать громкие звуки.

9. Во время работы рабочее место должно быть чисто и гладким. Убедитесь, что вокруг устройства нет беспорядка. Инструменты и детали должны быть размещены в обозначенных местах.

10Оператор этой машины должен быть знаком с функциями и расположением главных кнопок оборудования.
