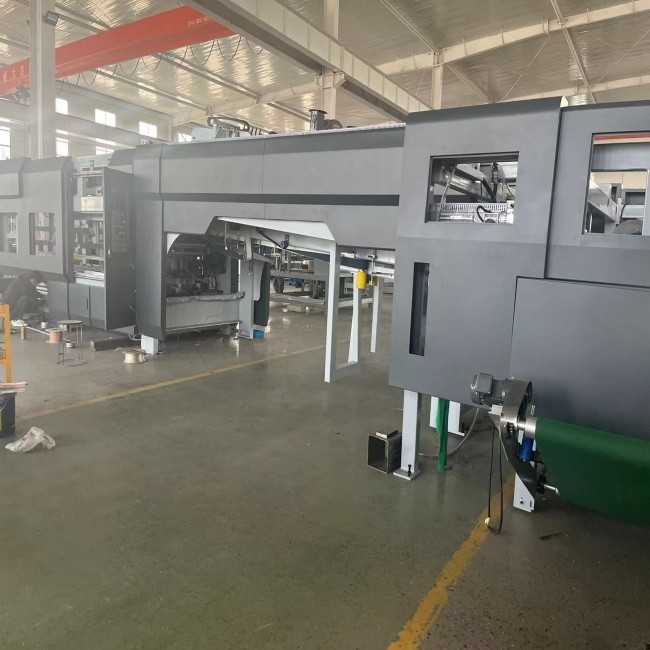

FFG Flexoprinting Folding Gluer Case Making Machine Автоматическое снабжение клеем

Линия по производству картонных коробок с флексографской склейкой

Максимальная скорость бега: 350 м/мин.

Максимальная скорость упаковки: 20 упаковок/мин.

Особенности оборудования:

• Введение
• 1. Все ленты транспортировки бумаги могут перемещаться независимо. Ленточные конвейеры для бумаги оснащены прижимными колесами, вентиляторами и щетками для максимальной очистки макулатуры. Устройство направляющего колеса, верхняя и нижняя ременная передача. Электрическая ходьба влево и вправо, легко регулировать размер.
• 2. Склеивающее колесо: изготовлено из нержавеющей стали, более прочное и устойчивое к коррозии. Клеевой бункер оснащен линейными направляющими, что делает регулировку положения более удобной и точной.
• 3. Складная часть: основная функция состоит в том, чтобы сложить коробку вниз и использовать корректирующую пластину для коррекции линии давления во второй раз, чтобы сложить коробку в стандартную коробку.
• 4. При очистке пресс-формы, если скребковая часть и складная часть не были очищены, отходы макулатуры будут очищены еще раз.

• 5. Совместите детали: сложите точки вместе и вытолкните их с точным числом, используя подсчет света, подсчет и коррекцию.
• 6. Выходная часть: после выталкивания вышеуказанный держатель бумаги плавно нажимается для вывода.

Механическая конфигурация упаковочного цеха:

(1), редуктор Тайчжоу Хаоли

(2), цилиндр AirTAC, электромагнитный клапан

(3), вал передачи мощности Гуандун Даффи

(4), подшипник Харбина

Электрическая конфигурация:

(1), ПЛК Пансоник

(2), контактор Сименс

(3), кнопка Шнайдера

(4), импульсный источник питания: Тайвань ЗНАЧИТ ХОРОШО

(5), Фотоэлектрический переключатель Beifuning

(6), Реле Омрон

(7) Человеко-машинный интерфейс Куньлунь Тонгтай

• 8. Панель управления; принимает управление ПЛК и имеет такие функции, как обнуление и память. (Можно выбрать ПЛК в сочетании с управлением с помощью сенсорного экрана)
• 9. Панель контроллера для каждого действия машины контролирует движение влево и вправо, подъем и опускание бумажного валика и т. д.

Выбор деталей машины:

1. Автоматическая подача клея, циркуляция клея, отсутствие разрыва клея, отсутствие необходимости добавлять клей вручную, экономия времени и усилий. Подходит для всех видов клея.

2. Колесо для нанесения клея из нержавеющей стали, устойчивое к коррозии, износостойкое, равномерное покрытие клеем, экономия клея, количество используемого клея составляет около одной трети от количества клеевого покрытия вручную.

3. Складная часть оснащена регулируемым набором многопроходных прижимных колес, что делает складывание коробки более плавным, а склеивание более красивым и точным.

4. Секция подсчета корректирует укладку коробок, при этом укладка и вывод безопасны, стабильны, точны и безошибочны. Он имеет цифровое управление и прост в эксплуатации. Его можно ввести, не останавливая машину.

МАчинный параметр

Максимальная скорость:320 метров/минуту

Максимальное количество запускаемых пакетов:20 пакетов

Максимальный размер картона:700мм*500мм

Минимальный размер картона:195мм*105мм

Максимальная ширина картона (включая крышку):1100 мм

Минимальная ширина картона (включая крышку):240 мм

Максимальная высота штабелирования:350 мм

Минимальная высота штабелирования:80 мм

Максимальное количество в упаковке:50 шт.

Минимальное количество в упаковке:10 шт.

Пояс:Сиглин (совместное китайско-германское предприятие)

Для отмеченных на рисунке мест уделяйте внимание регулярной заправке и техническому обслуживанию «раз в полмесяца», чтобы обеспечить нормальную работу машины и более длительный срок службы машины.

Схема фундамента

Вложение

Безопасная эксплуатация:

1. Прежде чем приступить к работе, необходимо надеть рабочую одежду и рабочую обувь, застегнуть пуговицы и манжеты, не класть в карманы легко выпадающие предметы.

2. После прибытия бригады на работу убедитесь, что в зоне действия оборудования нет людей и мусора. Защитный чехол на оборудовании должен быть целым и не ослабленным.

3. Перед запуском оборудования должен прозвенеть звонок и прозвучать звуковая сигнализация. Только после повторного подтверждения того, что в зоне действия оборудования никого нет, можно его запустить.

4. При работе оборудования строго запрещается прикасаться руками ко всем рабочим рабочим поверхностям, а также не допускаются работы по обслуживанию и протирке. Пересечение ходовых частей не допускается.

5. Члены экипажа должны строго придерживаться своих должностей в соответствии с разделением труда, им запрещается без разрешения пропускать посты или покидать свои посты. Им всегда следует обращать внимание на работу оборудования.

6. При работе оборудования категорически запрещается прикасаться руками ко всем рабочим рабочим поверхностям, а также не допускаются работы по обслуживанию и протирке. Пересечение ходовых частей не допускается.

7. Члены экипажа должны строго придерживаться своих должностей в соответствии с разделением труда, им запрещается самовольно пропускать посты или покидать свои посты. Им всегда следует обращать внимание на работу оборудования.

Если обнаружена неисправность, немедленно выключите машину.

8. Во время работы никому не разрешается играть с оборудованием или издавать громкие звуки.

9. Во время рабочего процесса рабочее место должно содержаться в чистоте и порядке. Убедитесь, что вокруг устройства нет беспорядка. Инструменты и детали следует размещать в специально отведенных местах.

10. Оператор данной машины должен быть знаком с функциями и расположением основных кнопок оборудования. В случае аварии любой может нажать кнопку аварийной остановки.
