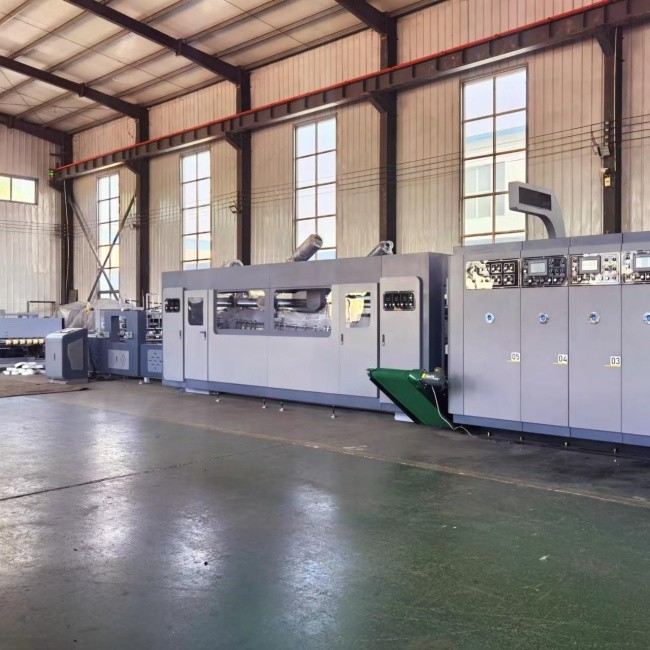

ФФГ Флексо печать складной клеевой Case Making Machine Система управления с ЧПУ

Линия по производству картонных коробок с флексографской склейкой

Максимальная скорость бега: 350 м/мин.

Максимальная скорость упаковки: 20 упаковок/мин.

Назначение и особенности:

• Система управления ЧПУ, отображение неисправностей, контроль производства, удаленное обслуживание.
• Автоматическая система обнаружения и позиционирования, система быстрого привода загрузки пластин, быстрая смена пластин.
• Расширенный пылесборник, антистатическое устройство, центральный сбор пыли, защита от давления, эффективное удаление пыли.
• Для передачи и привода всасывающих колес используются прецизионные шлифованные шестерни из легированной стали, что обеспечивает точность и долговечность.
• Двухседельный станок для формования и прорезания пазов с точной системой направляющих и регулирующих колес, взрывозащищенной проволокой, отличными эффектами складывания и формования.
• Высокоскоростная система укладки и сбора вторичной бумаги «вверх и вниз», защищающая от истирания поверхности, высокая эффективность производства.
• Электрические компоненты, подшипники трансмиссии и т. д. производятся международными брендами, сертифицированными европейским CE.

Счетный выходной блок:

• Система сбора «вверх и вниз» для эффективной защиты от истирания поверхности, высокая технологичность.
• Высокочастотная коррекция коробки, сброс бумаги с помощью вентилятора, пневматическое выравнивание, циркуляционная передача.
• Многосервоприводное управление, высокоскоростная система сбора и укладки штабелей, обеспечивающая высокую производительность.
• Выход конвейерной ленты для счетного устройства, вспомогательный ролик прижима бумаги, электрически регулируемый зазор между бумагой.
• Электрическая регулировка горизонтального перемещения счетного устройства.

Складной блок:

• Удлиненный высокопрочный рычаг складного коробчатого моста, обеспечивающий точность складывания и стабильность на высокой скорости.
• Использует систему синхронного бокового перемещения с линейной направляющей и высокопрочной мостовой опорой посередине для плавного перемещения.
• Эластичная система направляющих роликов с регулируемым зазором, защищающая от повреждений при сжатии и эффективно решающая проблемы замятия бумаги.
• Система складных формирующих направляющих колес с направляющими для помощи, хороший эффект складывания с зажимом верхнего и нижнего ремня.
• Задняя всасывающая ременная передача, двигатель с независимым приводом с обеих сторон для эффективной коррекции отклонений.

Единица передачи:

• Управление с ЧПУ, удобная и быстрая регулировка.
• Эластичное направляющее прижимное роликовое устройство, верхняя и нижняя ременная прижимная передача.
• Несколько устройств для удаления мусора: воздушный нож, щетка, электрическая роликовая щетка, отличный эффект удаления мусора.
• Система склеивания с регулируемой постоянной температурой, поддерживающая постоянную температуру клея для оптимальных характеристик склеивания.
• Система больших клеевых колес с сетчатыми отверстиями, стабильное приклеивание, контролируемое количество клея, электрически регулируемое положение.

Особенности оборудования:

• Введение
• 1. Все ленты транспортировки бумаги могут перемещаться независимо. Ленточные конвейеры для бумаги оснащены прижимными колесами, вентиляторами и щетками для максимальной очистки макулатуры. Устройство направляющего колеса, верхняя и нижняя ременная передача. Электрическая ходьба влево и вправо, легко регулировать размер.
• 2. Склеивающее колесо: изготовлено из нержавеющей стали, более прочное и устойчивое к коррозии. Клеевой бункер оснащен линейными направляющими, что делает регулировку положения более удобной и точной.
• 3. Складная часть: основная функция состоит в том, чтобы сложить коробку вниз и использовать корректирующую пластину для коррекции линии давления во второй раз, чтобы сложить коробку в стандартную коробку.
• 4. При очистке пресс-формы, если скребковая часть и складная часть не были очищены, отходы макулатуры будут очищены еще раз.

• 5. Совместите детали: сложите точки вместе и вытолкните их с точным числом, используя подсчет света, подсчет и коррекцию.
• 6. Выходная часть: после выталкивания вышеуказанный держатель бумаги плавно нажимается для вывода.

Механическая конфигурация упаковочного цеха:

(1), редуктор Тайчжоу Хаоли

(2), цилиндр AirTAC, электромагнитный клапан

(3), вал передачи мощности Гуандун Даффи

(4), подшипник Харбина

Электрическая конфигурация:

(1), ООО «Панасони»

(2), контактор Симен

(3), кнопка Шнайдера

(4), импульсный источник питания: Тайвань ЗНАЧИТ ХОРОШО

(5), Фотоэлектрический переключатель Beifuning

(6), Реле Омрон

(7) Человеко-машинный интерфейс Куньлунь Тонгтай

• 8. Панель управления; принимает управление ПЛК и имеет такие функции, как обнуление и память. (Можно выбрать ПЛК в сочетании с управлением с помощью сенсорного экрана)
• 9. Панель контроллера для каждого действия машины контролирует движение влево и вправо, подъем и опускание бумажного валика и т. д.

Выбор деталей машины:

1. Автоматическая подача клея, циркуляция клея, отсутствие разрыва клея, отсутствие необходимости добавлять клей вручную, экономия времени и усилий. Подходит для всех видов клея.

2. Колесо для нанесения клея из нержавеющей стали, устойчивое к коррозии, износостойкое, равномерное покрытие клеем, экономия клея, количество используемого клея составляет около одной трети от количества клеевого покрытия вручную.

3. Складная часть оснащена регулируемым набором многопроходных прижимных колес, что делает складывание коробки более плавным, а склеивание более красивым и точным.

4. Секция подсчета корректирует укладку коробок, при этом укладка и вывод безопасны, стабильны, точны и безошибочны. Он имеет цифровое управление и прост в эксплуатации. Его можно ввести, не останавливая машину.

МАчинный параметр

Максимальная скорость:320 метров/минуту

Максимальное количество запускаемых пакетов:20 пакетов

Максимальный размер картона:700мм*500мм

Минимальный размер картона:195мм*105мм

Максимальная ширина картона (включая крышку):1100 мм

Минимальная ширина картона (включая крышку):240 мм

Максимальная высота штабелирования:350 мм

Минимальная высота штабелирования:80 мм

Максимальное количество в упаковке:50 шт.

Минимальное количество в упаковке:10 шт.

Пояс:Сиглин (совместное китайско-германское предприятие)

Для отмеченных на рисунке мест уделяйте внимание регулярной заправке и техническому обслуживанию «раз в полмесяца», чтобы обеспечить нормальную работу машины и более длительный срок службы машины.

Схема фундамента

Вложение

Безопасная эксплуатация:

1. Прежде чем приступить к работе, необходимо надеть рабочую одежду и рабочую обувь, застегнуть пуговицы и манжеты, не класть в карманы легко выпадающие предметы.

2. После прибытия бригады на работу убедитесь, что в зоне действия оборудования нет людей и мусора. Защитный чехол на оборудовании должен быть целым и не ослабленным.

3. Перед запуском оборудования должен прозвенеть звонок и прозвучать звуковая сигнализация. Только после повторного подтверждения того, что в зоне действия оборудования никого нет, можно его запустить.

4. При работе оборудования строго запрещается прикасаться руками ко всем рабочим рабочим поверхностям, а также не допускаются работы по обслуживанию и протирке. Пересечение ходовых частей не допускается.

5. Члены экипажа должны строго придерживаться своих должностей в соответствии с разделением труда, им запрещается без разрешения пропускать посты или покидать свои посты. Им всегда следует обращать внимание на работу оборудования.

6. При работе оборудования категорически запрещается прикасаться руками ко всем рабочим рабочим поверхностям, а также не допускаются работы по обслуживанию и протирке. Пересечение ходовых частей не допускается.

7. Члены экипажа должны строго придерживаться своих должностей в соответствии с разделением труда, им запрещается самовольно пропускать посты или покидать свои посты. Им всегда следует обращать внимание на работу оборудования.

Если обнаружена неисправность, немедленно выключите машину.

8. Во время работы никому не разрешается играть с оборудованием или издавать громкие звуки.

9. Во время рабочего процесса рабочее место должно содержаться в чистоте и порядке. Убедитесь, что вокруг устройства нет беспорядка. Инструменты и детали следует размещать в специально отведенных местах.

10. Оператор данной машины должен быть знаком с функциями и расположением основных кнопок оборудования. В случае аварии любой может нажать кнопку аварийной остановки.
