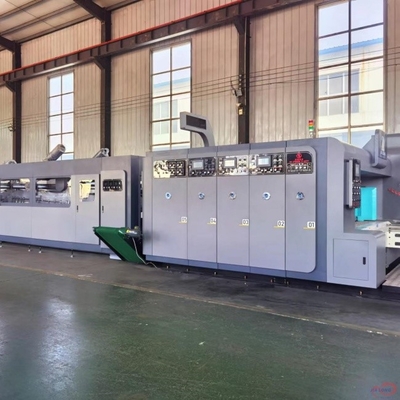

Высокочастотная коррекция коробки FFG Флексо печать складная клеевая машина для изготовления корпуса

Производственная линия для картонных пакетов с гибким клеем Flexo

Максимальная скорость движения: 350 м/мин

Максимальная скорость упаковки:20пакетов/мин

Цель и особенности:

• Система управления CNC, дисплей неисправностей, управление производством, дистанционное обслуживание.
• Автоматическая система обнаружения и позиционирования, система быстрого загрузки пластин, быстрая смена пластин.
• Расширенная пылевая коробка, антистатическое устройство, центральный сбор пыли, защита от давления, эффективное удаление пыли.
• Использует высокоточные наземные механизмы из сплавного стали для подачи и привода всасывающих колес, чтобы обеспечить точность и долговечность.
• Двухместный "образование, слотинг" с точной системой рулевого управления и регулирования, взрывостойкой проволокой, отличными эффектами складывания и формирования.
• "Вверх и вниз" высокоскоростная система складирования и переработки бумаги, защита от поверхностного износа, высокая эффективность производства.
• Электрические компоненты, подшипники трансмиссии и т.д. используют международные марки, сертифицированные Европейским CE.

Объем выпуска:

• Система сбора "вверх и вниз" для эффективной защиты от износа поверхности, высокая адаптивность производства.
• Высокочастотная коррекция коробки, падание бумаги с помощью вентилятора, пневматическое сглаживание, циркулирующая трансмиссия.
• Система управления многосервоприводом, высокоскоростной системой сбора отходов, обеспечивающей высокую производительность.
• Выход конвейерного ремня для подсчетного устройства, помощь с прокаткой бумаги, электрически регулируемый разрыв бумаги.
• Электрическая регулировка горизонтального движения для вычислительной выходной единицы

Складка:

• Расширенная высокопрочная складная коробка мостовой руки для обеспечения точности складывания и высокой скорости стабильности.
• Использует линейную систему синхронного бокового движения, с высокопрочной поддержкой моста в середине для плавного перемещения.
• Эластичная система рулевого руководства с регулируемым просветлением, защищающая от повреждения сжатием, эффективно решающая проблемы с бумажной пробкой.
• Система сгибающегося направляющего колеса, с помощью рулевых стержней, хороший эффект сгибания с верхней и нижней застежкой ремня.
• Задняя передача всасывающего ремня, независимый двигатель с обеих сторон для эффективной коррекции отклонений.

Трансферное подразделение:

• Управление с помощью CNC, удобная и быстрая настройка.
• Эластичное устройство управления давлением ролика, верхняя и нижняя передача зажимания ремня.
• Многочисленные устройства для удаления мусора: воздушный нож, кисть, электрическая роликовая кисть, отличный эффект удаления мусора.
• Регулируемая при постоянной температуре клеевая система, поддерживающая постоянную температуру клея для оптимальных характеристик связывания.
• Система большого клеевого колеса, стабильное склеивание, контролируемое количество клея, электрически регулируемое положение.

Особенности оборудования:

• Введение
• 1Все бумажные ленты могут перемещаться независимо друг от друга.Устройство рулевого колесаЭлектрическая левая и правая ходьба, легко регулировать размер
• 2. Клейное колесо: изготовлено из нержавеющей стали, более прочное и коррозионно устойчивое.
• 3. складная часть: основная функция заключается в том, чтобы сложить картон вниз и использовать коррекционную пластину для коррекции линии давления во второй раз, чтобы сложить картон в стандартную коробку.
• 4Для очистки формования, если не очищены скребкая часть и складная часть, отходы бумаги должны быть очищены снова.

• 5- Потисните части вместе: Потисните точки вместе и выдвините их с точным числом через подсчет света, подсчет и коррекцию.
• 6. Выходная часть: после выталкивания выше держатель бумаги плавно нажимает для выхода.

Механическая конфигурация отделения упаковки:

(1) Редуктор Taizhou Haoli

(2), цилиндр AirTAC, соленоидный клапан

(3), Гуандунский вал передачи мощности Duffy

(4), Подшипник Харбина

Электрическая конфигурация:

(1), PLC от Panasonic

(2) Контактник Siemens

(3), кнопка Шнайдера

(4), переключатель питания: Taiwan MEAN WELL

(5), фотоэлектрический выключатель Beifuning

(6), Реле Омрон

(7) Интерфейс между человеком и машиной

• 8. панель управления; принимает управление PLC и имеет такие функции, как нулевая и память. (PLC в сочетании с сенсорным экраном управления может быть выбран)
• 9Контроллерная панель для каждого действия машины контролирует движение слева и справа, подъем и падение бумажной плиты и т.д.

Мпараметр ахина

Максимальная скорость:320 метров в минуту

Максимальное количество отправленных посылок:20 упаковок

Максимальный размер картона:700 мм*500 мм

Минимальный размер картона:195 мм*105 мм

Максимальная ширина картона (включая крышку для катушек):1100 мм

Минимальная ширина картона (включая крышку для катушек):240 мм

Максимальная высота укладки:350 мм

Минимальная высота укладки:80 мм

Максимальное количество на упаковку:50 шт.

Минимальное количество на упаковку:10 шт.

Пояс:Siglin (совместное предприятие между Китаем и Германией)
