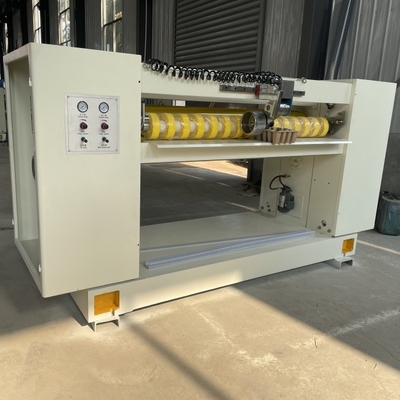

NC Cutter для линии производства гофрированного картона

НК-100 спиральные ножи с ЧПУ

Машина для поперечной резки гофрированной бумаги, также известная как машина для поперечной резки, относится к категории машин для обработки картона. На линии по производству гофрокартона поперечно-резательная машина для гофрированной бумаги представляет собой оборудование, используемое для резки картона на готовую продукцию. Его технические характеристики и настройка оборудования напрямую влияют на точность конечного размера обрезки, разрывы складок, а также на гладкость и внешний вид обрезанных кромок готового картона.


Машина для поперечной резки гофрированной бумаги является одной из основных автономных машин на линии по производству гофрированного картона. По способу управления трансмиссией различают два типа торцовочных станков: механические торцовочные станки и торцовочные станки с компьютерным управлением. Торцовочные станки с компьютерным управлением управляются через промышленные управляющие компьютеры. Они разрезают картон, контролируя вращение вала ножа в зависимости от заданной длины. В сочетании с точной механической трансмиссией эти машины могут поддерживать погрешность резки в пределах ± 1 мм. К поперечно-резательным станкам с компьютерным управлением относятся поперечно-резательные станки со спиральным ножом и поперечно-резательные станки с прямым ножом. Торцовочные станки со спиральными ножами больше подходят для высокоскоростной резки толстого картона, обеспечивая плавный рез и более длительный срок службы лезвия.

Использование и особенности:

1. Расчетная скорость: 100-150 м/мин; Эффективная ширина: 1400-2200 мм

2. Можно хранить 200 комплектов заказов, что позволяет быстро и точно изменять характеристики резки бумаги без остановки машины. Его также можно подключить к компьютерной сети для удобного управления производством.

3. Приводные шестерни ножевого вала изготовлены из прецизионно кованого стального материала с высокочастотной закалкой, что обеспечивает безлюфтовую передачу. Для обеспечения высокой точности передачи используются передовые методы бесшовного соединения.

4. Лезвия станков для поперечной резки имеют инкрустированную стальную спиральную конструкцию пилообразной формы. Резка ножничного типа обеспечивает минимальную силу резания и длительный срок службы лезвия.

5. Как передние, так и задние колеса подачи бумаги используют метод прижима бумаги с помощью солнечной шестерни, обеспечивая плавную и равномерную транспортировку, не повреждая картон и не вызывая засоров.

6. В этой машине используется рекуперативное торможение (неэнергоемкое торможение), что приводит к низкому потреблению энергии во время производства. Среднее энергопотребление составляет одну треть от потребления обычного станка с ЧПУ, что позволяет сэкономить более 70% и достичь целей экономии средств.

Функциональные особенности:

• Все шестерни этой машины отшлифованы из высококачественной стали, что обеспечивает плавную передачу, низкий уровень шума и длительный срок службы.
• Усовершенствованная конструкция держателя лезвия обеспечивает легкую регулировку, а вал ножа обработан для статического баланса и плавной работы.
• В трансмиссионном механизме машины используется смазочный насос для циркуляции смазки.
• Оснащен компьютерной системой нового поколения из Тайваня или Германии, обеспечивающей отличную производительность и длительную безотказную работу.
• Пользователи могут выбирать между лезвиями импортного и отечественного производства.
• Подходит для линий по производству гофрированного картона с тремя, пятью или семью слоями.

Конструктивная особенность:

• Он может хранить заказы на 200 единиц, быстро и точно заменять спецификации фрез, безостановочно меняя заказы, а также позволяет использовать сетевые компьютеры для облегчения управления производством.
• Приводные шестерни ножевого вала изготовлены из прецизионной кованой стали индукционной закалки, безлюфтовая передача, усовершенствованное бесключевое соединение, высокая точность передачи.
• В режущем станке используется спиральная структура ножа со стальным лезвием с инкрустацией, зубчатый нож. ножницы, секатор, сила сдвига, длительный срок службы лезвий
• Вокруг подающих роликов используется солнечная шестерня, плавная подача, равномерное давление, легко раздавить плиту или вызвать засорение.
• Эта модель является накопителем энергии торможения (нединамическое торможение), поэтому потребление энергии в производственном процессе, среднее потребление электроэнергии составляет 1/3 от обычного режущего станка с ЧПУ, что экономит более 70% энергии для достижения цели экономии денег.
• Прецизионно регулируемая шестерня без зазора для обеспечения точного зацепления лезвия и баланса при работе.
• Использование независимого масляного насоса и фильтра с двумя медными распределителями в каждой позиции передачи масла, смазки и охлаждения.
• Ножевой ролик: высококачественный кованый стальной материал, сбалансированный, с хорошей стабильностью.

Параметры диаметра ролика:

• Межосевое расстояние крестовины ножевого вала:￠216 мм.
• Перед диаметром нижнего транспортирующего ролика ￠156 мм.
• После диаметра нижнего транспортирующего ролика: ￠156 мм.
• Диаметр передней части опорного валика: ￠70 мм.
• Диаметр передней части опорного валика: ￠70 мм.
