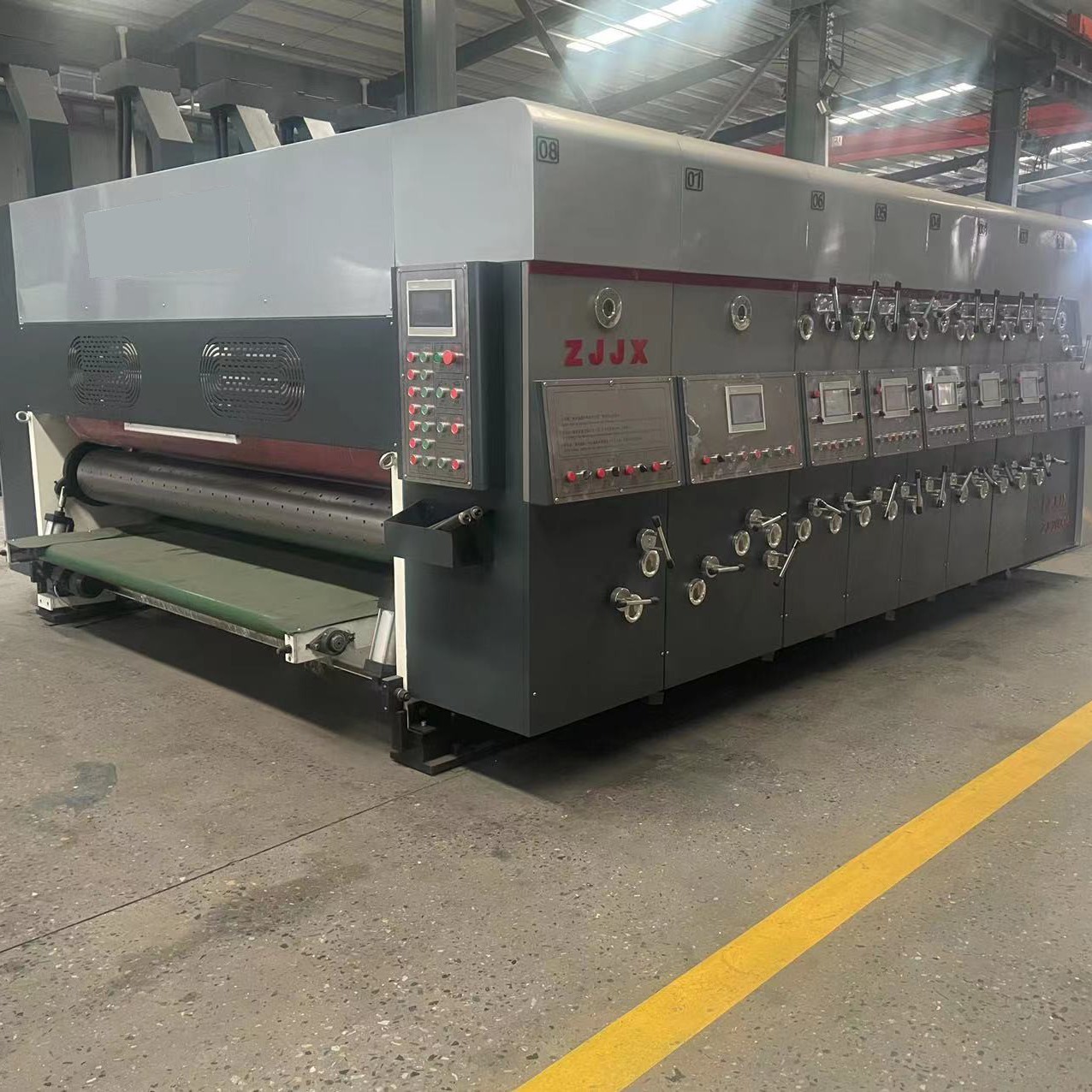

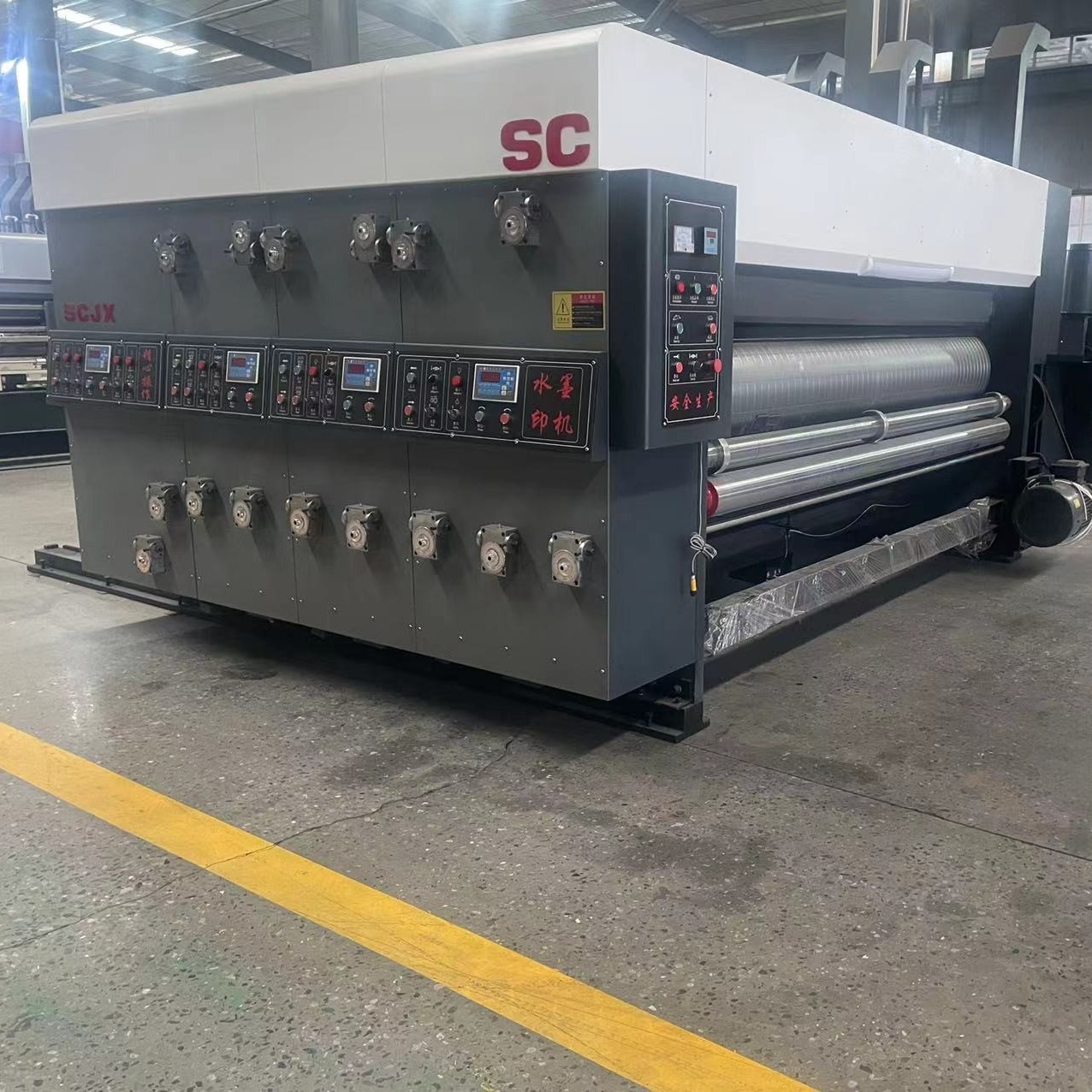

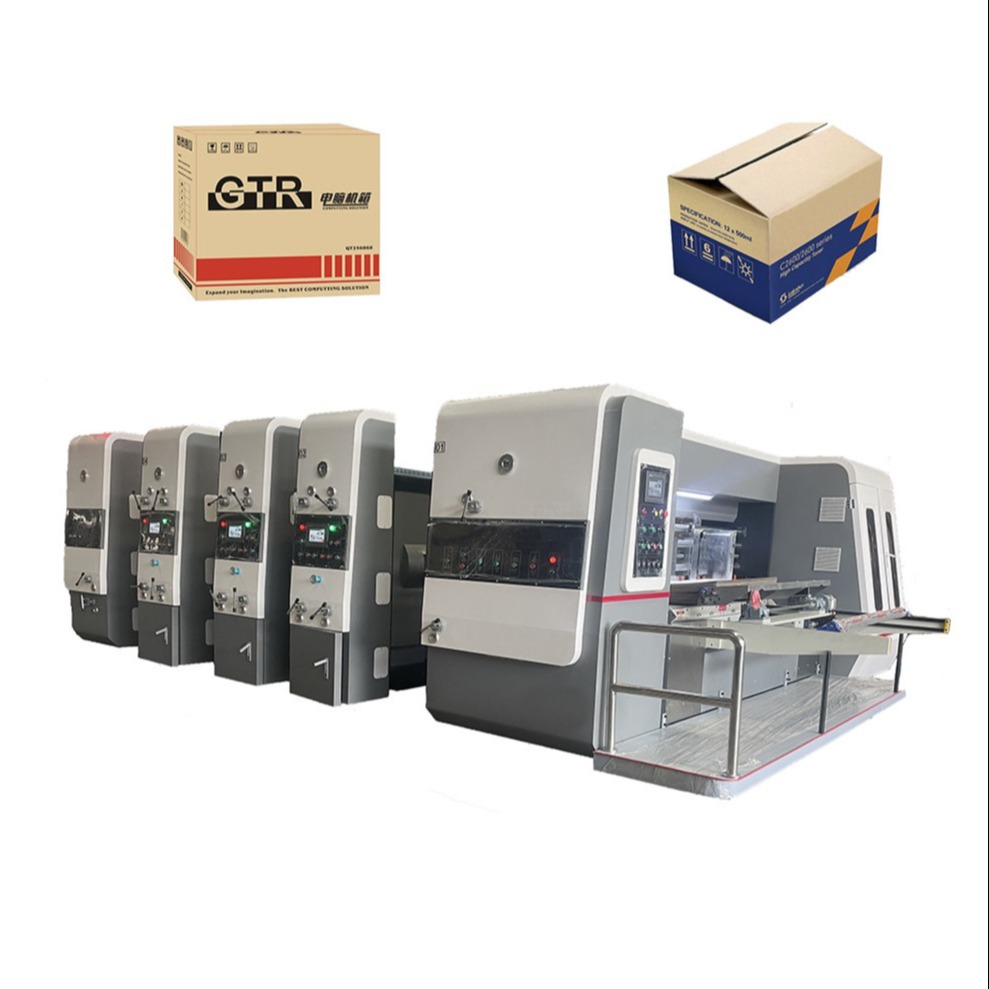

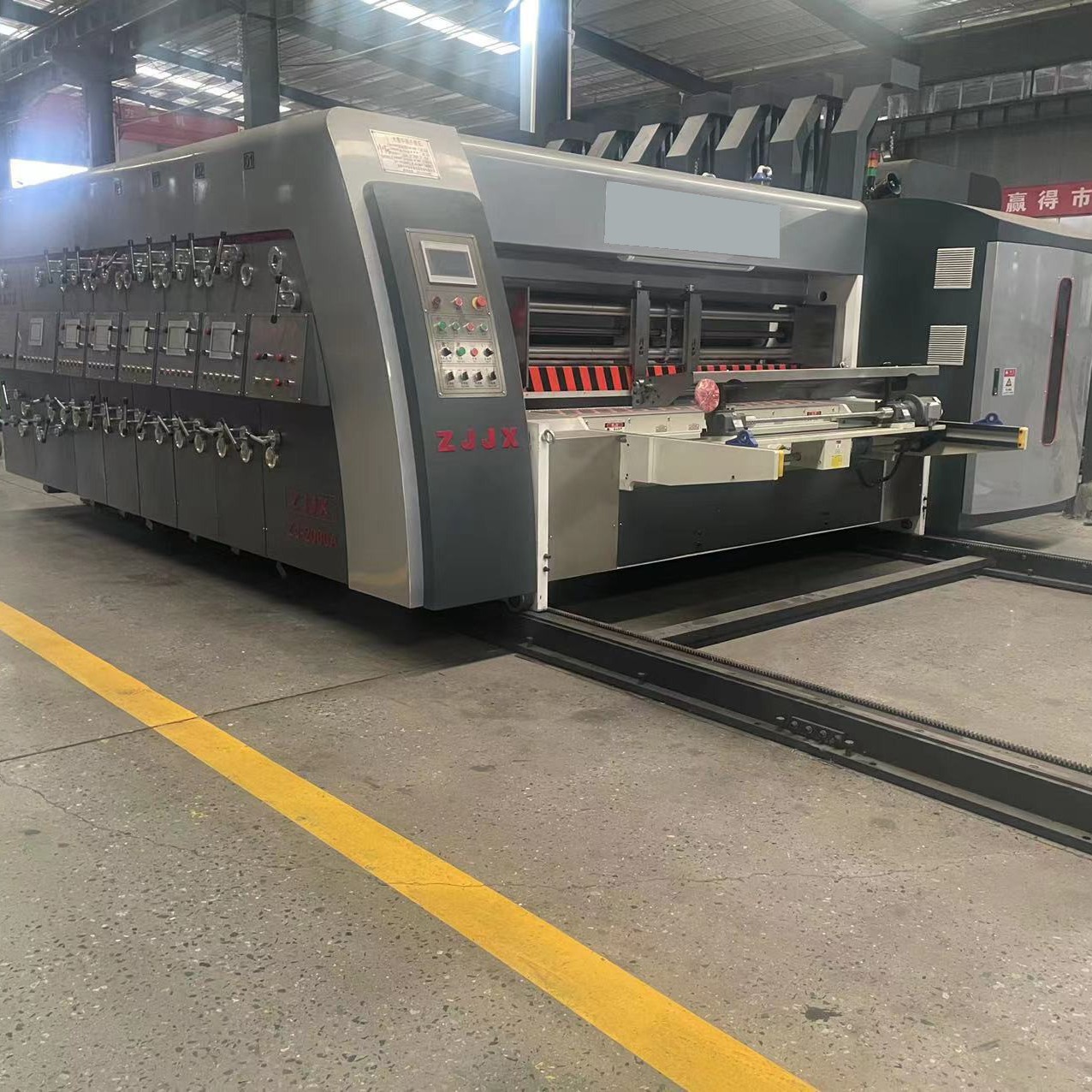

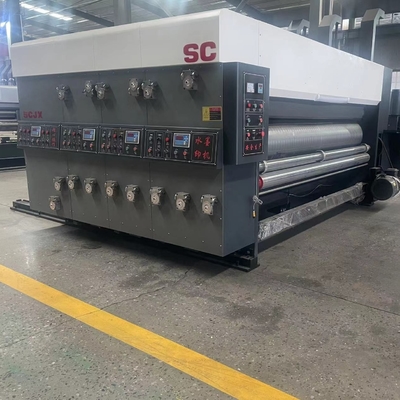

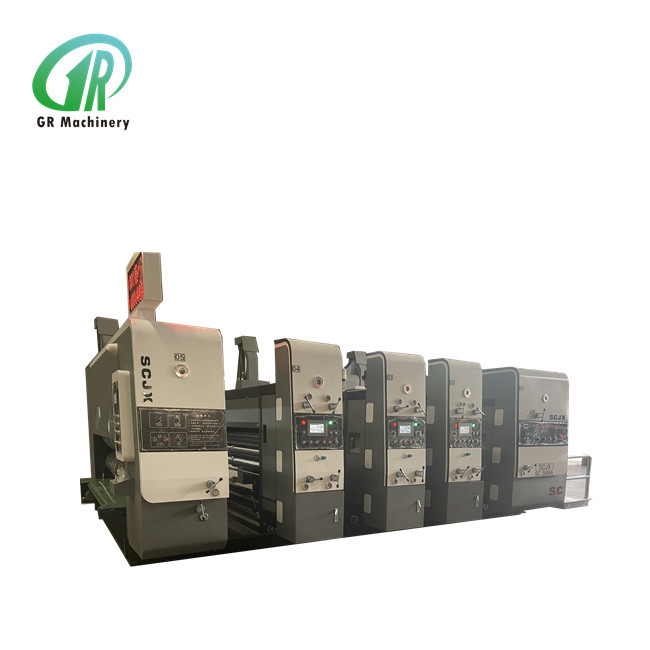

Автоматическая рифленая печатная машина Flexo коробки водит прорезать фидера Eage

Автоматическая гибкая картонная печатная машина Свинцовый пищевой коробка

Печатный отдел

1Печатные ролики

1) Внешний диаметр 410 мм.

2) Материал из стальной плиты, поверхностное шлифование, твердое хромирование.

3) Коррекция баланса, плавная работа.

4) Ратчетное колесо с фиксированным роликом, на котором устанавливается печатная плита.

5) Применяется канавка для цельной форматной пластины, подходящая для висящей версии 9 мм.

6) Загрузить и разгрузить печатную пластинку, сделать положительные и отрицательные повороты с помощью электрического переключателя.

7) Печатный ролик с поперечной ручной регулировкой, диапазон 2-5 мм.

2. Печатные прессовые ролики

1) Внешний диаметр 175 мм.

2) шлифование поверхности стальных труб, твердое хромирование.

3) Коррекция баланса, плавная работа.

4) Разрыв на ролике печатного станка регулируется вручную двупольным самозамыкающимся корпусом червяка, а разрыв регулируется эксцентрическим редуктором, обозначенным шкалой.

3Сталь анилокс

1) Внешний диаметр 215 мм.

2) На поверхности стальной трубы применяется передовой процесс хромации, который является твердым, гладким и износостойким.

3) Точка последовательна, а чернила равномерны.

4) Удлинить срок службы печатных плит и резиновых роликов.

5) Для ручной регулировки просвета ролика анилокса используется двупольный самозакрывающийся волют, для регулирования просвета используется эксцентрический стальной рукав, а весы отмечены.

4Резиновый ролик

1) Внешний диаметр 205 мм.

2) Поверхность стальной трубы покрыта износостойкой резиной.

3) Специальная шлифовка в резиновом ролике, хороший эффект переноса чернил.

4) Для ручной корректировки просвета между анилоксным и резиновым роликом используется корпус самозамыкающегося червяного редуктора с двойным полюсом, для корректировки просвета используется эксцентрический редуктор, а весы отмечены.

5. Верхний и нижний бумажные рулевые ролики

1) Верхний ролик: наружный диаметр 86 мм, цепь без швов, с четырьмя бумажными колесами.

2) Нижний валик: наружный диаметр 155 мм, стальная труба без швов, поверхностная шлифовка, твердая хромация.

3) Прозрачность бумажных прокатных роликов регулируется вручную с помощью двухпольного самозамыкающегося корпуса червяка, а прозрачность регулируется эксцентрическим механизмом, обозначенным весами.

6Устройство регулировки фазы

1) Структура планетарной передачи.

2) Фаза печати использует LCD-микрокомпьютер с электрической цифровой регулировкой 360 градусов (регулируемый для работы и остановки).

3) Ручное боковое положение, регулируемое расстояние +/-5 мм.

4) Ролик печатной пластины использует микрокомпьютер LCD для регулирования фазы, который может сбросить на нуль и быстро регулировать пластину с высокой точностью.

7Система переработки чернил

1) Пневматический диафрагменный насос, стабильное снабжение чернилами, легкая эксплуатация и обслуживание.

2) фильтр чернил, фильтрующие примеси.

8. Устройство фиксации фазы печати

1) Пневматический тормозный механизм.

2) При разделении блоков или в процессе фазового регулирования тормозный механизм ограничивает вращение машины, сохраняет фиксированную точку первоначального положения передачи.

Установка слотов (полное регулирование компьютером)

1. Компьютерный сенсорный экран принят

С помощью ПЛК и вращающегося кодера можно автоматически обнаруживать и регулировать.

2Полная настройка компьютера.

В дополнение к использованию сенсорного экрана компьютера, регулируйте направление оси и высоту коробки каждого сиденья резака с помощью ПЛК и вращающегося кодера.Электрические кнопки управления также могут быть использованы для регулирования осевого направления каждого седалища резака и высоты коробки.

3Настройка фазы слотинга

1) Настройка фазы слотации использует ПЛК с сенсорным экраном для управления преобразованием частоты и электрическую цифровую регулировку 360° (момент и остановка все могут регулироваться).

2) Устройство настройки нулевой фазы для обеспечения постоянного положения слота.

4. Предорастающая секция

1) предварительное увеличение диаметра вала 110 мм, принятие высококачественной бесшовной стальной трубы. поверхностная шлифовка, динамическая коррекция баланса, твердое хромирование, плавное вращение.

2) Предварительная резьба колеса использует передовые технологии для улучшения большого предварительного резьбы колеса, так что картон не будет сломан при складке линии.

5. Сгибающая часть колеса

1) Диаметр скручивающего ролика составляет 124 мм, и используется высококачественная цепь из бесшовной стали.

2) Свертывающее колесо использует передовую технологию. Верхнее колесо изготовлено из высокопрочного смолового клея с канавками посередине.линия доски не уходит от наклонности.

3) Положение оси скручивающего колеса, предварительного скручивающего колеса и диска резки сщелки автоматически регулируется синхронно с помощью высокоточного шарового винта.

4) Для компактности конструкции используется нижнее регулирование ролика свертывающего колеса, предварительный ролик свертывающего колеса и лопасти свертывания, регулируемая структура рукава эксцентричности.легко регулируется и точно позиционируется;

5) Настройка нижнего просвета ролика свертывающего колеса, предварительного ролика свертывания и лопатки свертывания регулируется вручную двупольным самозамыкающимся корпусом червякового колеса.и просвет регулируется эксцентрической передачей и отмечен шкалой.

6. предварительная разбивка, резка и застегивание сиденья лезвия

1) Верхний диаметр ролика слитков составляет 156 мм, цепная стальная трубка, два раза шлифования, поверхность твердой хромированной, движущейся плавно.

2) Нижний диаметр ролика слитков составляет 156 мм, цепная стальная трубка, два раза шлифования, поверхность твердой хромированной, движущейся плавно.

3) Точная обработка верхнего диска лопатки.

4) Электрическое регулирование синхронного осевого положения верхнего и нижнего дисков лопастей, скручивающего колеса, диска режущего ножа и предварительного скручивающего колеса.

5) Одноострый вал с двойными лезвиями, регулировка высоты коробки принимает внутреннюю структуру электрического управления зубами, так что смазочное масло не легко загрязняет коробку.И регулировка высоты коробки имеет электронное устройство защиты от столкновений, не повредит устройство.

6) Проходный механизм направляющей пластины использует комбинацию конструкции точного шарового винта и линейной оптической оси, с гибким движением и точным расположением.

7Механизм регулировки фазы слота

1) Структура планетарной передачи.

2) Фаза слотинга управляется компьютером и электрическим цифровым регулированием 360 ° (движение и остановка все могут регулироваться).

8. переключатель управления

Панель управления оснащена 6-дюймовым сенсорным экраном, который позволяет легко регулировать размер слотов.

Установка резки на матрице

1. Скручивающие колеса

1) Диаметр ролика 110 мм бесшовной стальной трубы, через два раза шлифования, поверхность твердой хромированной, движущейся плавно.

2) Прозрачность свертывающих колес регулируется вручную двупольным самоблокирующимся корпусом червяка, а прозрачность регулируется эксцентрическим механизмом, обозначенным шкалой.

2. Режущие ролики

1) Диаметр нижнего режущего ролика составляет 360 мм стандартного режущего ролика, который изготовлен из центрифугированного литья из сплавной стали с высокой точностью шлифовки.Он оснащен канавчатым зажимательным устройством.

2) Диаметр резинового матового ролика 388,9 мм, высококачественная 45# стальная отделка, коррекция баланса, твердое хромирование.Резиновый коврик использует бренд Depair из Германии - устойчивый полиуретановый резиновый рукав с гладким разрезом, удобная установка и более 8 миллионов раз резки. резиновый матовый ролик принимают механические устройства движения, каждый нож будет резать в разных позициях,эффективно продлевать срок службы резинового коврика, расстояние движения составляет 30 мм, линейная скорость автоматическое устройство компенсации, сделать резки резки бесконечной петли работы в окружном направлении, чтобы сделать износ резиновой коврик более равномерным.при изменении диаметра мягкого ролика, автоматическая компенсация отслеживания, без ручной регулировки, обеспечивает, чтобы размер каждой партии картонных коробок, режущихся на расфасовке, был полностью согласован,и устройство для разделения режущих роликов на розетке оснащено цилиндром, когда не подают картон и пустой ход, верхний и нижний два рулона будут отделяться, уменьшить износ резиновой коврик и лезвие.Срок службы резиновой коврики и модуля лезвий значительно увеличивается.

3) Автоматический механизм шлифования резинового ролика, ремонта и полировки изношенного резинового коврика несколько раз.Сигнал тревоги постоянно мигает при ремонте резиновой рулоны.

4) Система очистки: передний и задний рельефные валы нажимаются на ремень через двигатель замедления, и отходы бумаги полностью удаляются,так что на машину не повлияет накопление отходов бумагиЭффективность работы значительно улучшается.

3Структура фазового регулирования режущих роликов

1) Структура планетарной передачи.

2) Фаза резки на пленке использует LCD микрокомпьютер с электрической цифровой регулировкой 360 градусов. (регулируется для работы и остановки).

Технический параметр

Различные конфигурации могут быть выбраны в соответствии с различными потребностями пользователей; (Вы можете выбрать любую комбинацию 1-5 цветовой печати, слотинга, ударной пряжи, резки и складирования).

Наша компания

Опаковка продукта

Частые вопросы

Q1: Как гарантия на машину?
А: Гарантийный срок:12 месяцев с даты отправки машины. Гарантия не будет действительна, если машина подвергается неправильному использованию или случайному повреждению или ошибке оператора. В течение этого срока мы будем поставлять запасные части.Если у вас есть другие вопросыПожалуйста, свяжитесь с нами, и мы ответим вам с помощью фотографий и видео продукта, чтобы выяснить все детали.

В3: Это безопасно на оплату для меня, как мы первый сотрудничество?
А:Мы можем сделать торговую гарантию, которая гарантирует получение ваших продуктов, мы также принимаем другие безопасные способы оплаты, как вы хотите.
