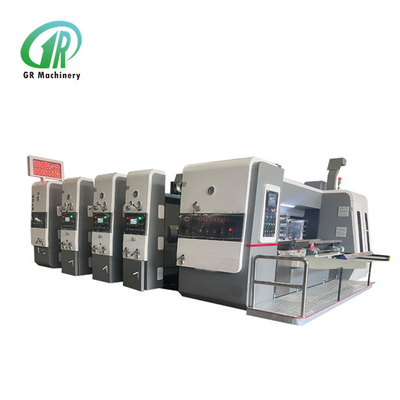

Печатная машина Flexo коробки 4 цветов рифленая с прорезать вырезывание плашки 250pcs/min

4 цвета Картонная гибкая печатная машина с резкой резкой

Описание продукта:

Часть питания:

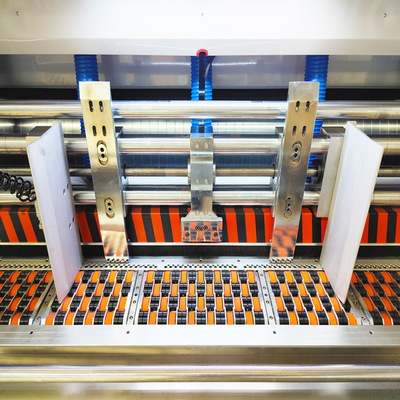

1. Свинцовый кормильщик края:
1) Четырех ряда колес типа свинцовой системы питания края, легкая эксплуатация, высокая точность.
2) Круглые колеса используют марку Maxdura из Тайваня, долговечные износостойкие.
3) 7,5кВ вентилятор, вспомогательное подача бумаги с всасыванием воздуха, в соответствии со степенью изгиба доски, регулируемый объем воздуха для обеспечения плавного подачи бумаги.
4) Положение левого и правого баффлеров регулируется электрическим винтовым стержнем, который удобно и быстро регулируется.Положение верхнего и нижнего просвета переднего бафлера регулируется вручную отдельно..
5) С функцией отказ питания, выберите функцию отказ питания в соответствии с потребностями для обеспечения обработки больших размеров доски.Подъем бумаги и падание бумаги принимают цилиндр, чтобы быстро подтолкнуть действие и сэкономить усилия.
6) Машина принимает управление преобразованием частоты, машина запускается, работает плавно и может сэкономить 30% энергии.
7) оборудованный переключателем управления блокировкой, который соединен с режущим блоком, для реализации срочной остановки, остановки питания или возобновления питания, пробега вперед и назад, фазового пробега каждого блока,и более гуманизированной операции.
8) Задняя бумажная рама может электрически управлять движением положения, ускорять регулировку.
9) Устройство для удаления пыли: оснащенное высококачественной щеткой и вентилятором для удаления пыли мощностью 4 кВт, оно может удалять примеси на поверхности печати картона в больших количествах и улучшать качество печати.
10) Ручное регулирование положения заднего бафлера.
11) Каталог, набор и показатель объема производства бумаги.

2. Разделение и объединение единиц.
1) Электрический блок управления отделен и соединен с сигналом тревоги, и сигнал тревоги будет непрерывно звучать во время движения, чтобы обеспечить безопасность операторов.
2) вал трансмиссии оборудован защитной сцепкой для предотвращения повреждения машины из-за неправильной работы (когда машина не заблокирована, принимающая машина не может начать работу).
3) Пневматическое блокировочное устройство.
4) Устройство защиты от запуска двигателя хозяина.
3Бумажная подкармливающая ролка
1) Внешний диаметр 155 мм.
2) Бесшовная стальная трубка, покрытая износостойкой резиной и сбалансированной коррекцией.
3) Диаметр нижнего нагнетательного ролика составляет 155 мм и имеет хромирование.
4) Прозрачность бумажных роликов регулируется вручную двупольным самоблокирующимся корпусом червяного редуктора, а прозрачность регулируется эксцентрическим редуктором, обозначенным шкалой.
4Автоматическое возвращение на нулевое устройство.
1) Устройство питания, устройство печати автоматически сбрасываются на нуль.
2) В целом, картон оснащен автоматическим устройством нулевой установки, которое может быть регулировано в правильное положение двумя кусками испытательного печатного картона, чтобы уменьшить отходы картона.

Печатный отдел:
1Печатные ролики
1) Внешний диаметр 410 мм.
2) Материал из стальной плиты, поверхностное шлифование, твердое хромирование.
3) Коррекция баланса, плавная работа.
4) Ратчетное колесо с фиксированным роликом, на котором устанавливается печатная плита.
5) Применяется канавка для цельной форматной пластины, подходящая для висящей версии 9 мм.
6) Загрузить и разгрузить печатную пластинку, сделать положительные и отрицательные повороты с помощью электрического переключателя.
7) Печатный ролик с поперечной ручной регулировкой, диапазон 2-5 мм.
1. Печатные прессовые ролики
1) Внешний диаметр 175 мм.
2) шлифование поверхности стальных труб, твердое хромирование.
3) Коррекция баланса, плавная работа.
4) Разрыв на ролике печатного станка регулируется вручную двупольным самозамыкающимся корпусом червяка, а разрыв регулируется эксцентрическим редуктором, обозначенным шкалой.
2Стальной анилокс (изготовленный компанией Haili из провинции Цзянсу)
1) Внешний диаметр 215 мм.
2) На поверхности стальной трубы применяется передовой процесс хромации, который является твердым, гладким и износостойким.
3) Точка последовательна, а чернила равномерны.
4) Удлинить срок службы печатных плит и резиновых роликов.
5) Для ручной регулировки просвета ролика анилокса используется двупольный самозакрывающийся волют, для регулирования просвета используется эксцентрический стальной рукав, а весы отмечены.
3Резиновый ролик
1) Внешний диаметр 205 мм.
2) Поверхность стальной трубы покрыта износостойкой резиной.
3) Специальная шлифовка в резиновом ролике, хороший эффект переноса чернил.
4) Для ручной корректировки просвета между анилоксным и резиновым роликом используется корпус самозамыкающегося червяного редуктора с двойным полюсом, для корректировки просвета используется эксцентрический редуктор, а весы отмечены.
4. Верхний и нижний бумажные рулевые ролики
1) Верхний ролик: наружный диаметр 86 мм, цепь без швов, с четырьмя бумажными колесами.
2) Нижний валик: наружный диаметр 155 мм, стальная труба без швов, поверхностная шлифовка, твердая хромация.
3) Прозрачность бумажных прокатных роликов регулируется вручную с помощью двухпольного самозамыкающегося корпуса червяка, а прозрачность регулируется эксцентрическим механизмом, обозначенным весами.
5Устройство регулировки фазы
1) Структура планетарной передачи.
2) Фаза печати использует LCD-микрокомпьютер с электрической цифровой регулировкой 360 градусов (регулируемый для работы и остановки).
3) Ручное боковое положение, регулируемое расстояние +/-5 мм.
4) Ролик печатной пластины использует микрокомпьютер LCD для регулирования фазы, который может сбросить на нуль и быстро регулировать пластину с высокой точностью.
6Система переработки чернил
1) Пневматический диафрагменный насос, стабильное снабжение чернилами, легкая эксплуатация и обслуживание.
2) фильтр чернил, фильтрующие примеси.
7. Устройство фиксации фазы печати
1) Пневматический тормозный механизм.
2) При разделении блоков или в процессе фазового регулирования тормозный механизм ограничивает вращение машины, сохраняет фиксированную точку первоначального положения передачи.

Установка слотов (полное регулирование компьютером):
1. Компьютерный сенсорный экран принят
С помощью ПЛК и вращающегося кодера можно автоматически обнаруживать и регулировать.
2Полная настройка компьютера.
В дополнение к использованию сенсорного экрана компьютера, регулируйте направление оси и высоту коробки каждого сиденья резака с помощью ПЛК и вращающегося кодера.Электрические кнопки управления также могут быть использованы для регулирования осевого направления каждого седалища резака и высоты коробки.
3Настройка фазы слотинга
1) Настройка фазы слотации использует ПЛК с сенсорным экраном для управления преобразованием частоты и электрическую цифровую регулировку 360° (момент и остановка все могут регулироваться).
2) Устройство настройки нулевой фазы для обеспечения постоянного положения слота.
4. Предорастающая секция
1) предварительное увеличение диаметра вала 110 мм, принятие высококачественной бесшовной стальной трубы. поверхностная шлифовка, динамическая коррекция баланса, твердое хромирование, плавное вращение.
2) Предварительная резьба колеса использует передовые технологии для улучшения большого предварительного резьбы колеса, так что картон не будет сломан при складке линии.
5. Сгибающая часть колеса
1) Диаметр скручивающего ролика составляет 124 мм, и используется высококачественная цепь из бесшовной стали.
2) Свертывающее колесо использует передовую технологию. Верхнее колесо изготовлено из высокопрочного смолового клея с канавками посередине.линия доски не уходит от наклонности.
3) Положение оси скручивающего колеса, предварительного скручивающего колеса и диска резки сщелки автоматически регулируется синхронно с помощью высокоточного шарового винта.
4) Для компактности конструкции используется нижнее регулирование ролика свертывающего колеса, предварительный ролик свертывающего колеса и лопасти свертывания, регулируемая структура рукава эксцентричности.легко регулируется и точно позиционируется;
5) Настройка нижнего просвета ролика свертывающего колеса, предварительного ролика свертывания и лопатки свертывания регулируется вручную двупольным самозамыкающимся корпусом червякового колеса.и просвет регулируется эксцентрической передачей и отмечен шкалой.
6. предварительная разбивка, резка и застегивание сиденья лезвия
1) Верхний диаметр ролика слитков составляет 156 мм, цепная стальная трубка, два раза шлифования, поверхность твердой хромированной, движущейся плавно.
2) Нижний диаметр ролика слитков составляет 156 мм, цепная стальная трубка, два раза шлифования, поверхность твердой хромированной, движущейся плавно.
3) Точная обработка верхнего диска лопатки.
4) Электрическое регулирование синхронного осевого положения верхнего и нижнего дисков лопастей, скручивающего колеса, диска режущего ножа и предварительного скручивающего колеса.
5) Одноострый вал с двойными лезвиями, регулировка высоты коробки принимает внутреннюю структуру электрического управления зубами, так что смазочное масло не легко загрязняет коробку.И регулировка высоты коробки имеет электронное устройство защиты от столкновений, не повредит устройство.
6) Проходный механизм направляющей пластины использует комбинацию конструкции точного шарового винта и линейной оптической оси, с гибким движением и точным расположением.
7Механизм регулировки фазы слота
1) Структура планетарной передачи.
2) Фаза слотинга управляется компьютером и электрическим цифровым регулированием 360 ° (движение и остановка все могут регулироваться).
8. переключатель управления
Панель управления оснащена 6-дюймовым сенсорным экраном, который позволяет легко регулировать размер слотов.

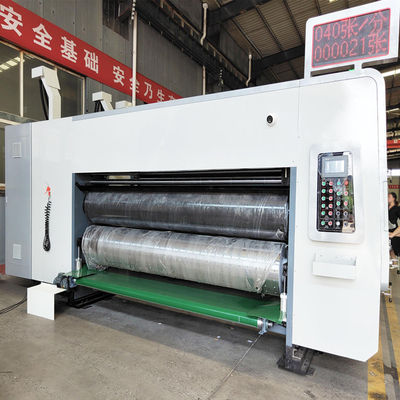

Устройство для резки:
1. Скручивающие колеса
1) Диаметр ролика 110 мм бесшовной стальной трубы, через два раза шлифования, поверхность твердой хромированной, движущейся плавно.
2)Ручно регулируется просвет на складчатых колесах с помощью двухпольного самозамыкающегося корпуса червяка, а просвет регулируется эксцентрическим механизмом, обозначенным шкалой.
1. Режущие ролики
1) Диаметр нижнего режущего ролика составляет 360 мм стандартного режущего ролика, который изготовлен из центрифугированного литья из сплавной стали с высокой точностью шлифовки.Он оснащен канавчатым зажимательным устройством.
2) Диаметр резинового матового ролика 388,9 мм, высококачественная 45# стальная отделка, коррекция баланса, твердое хромирование.Резиновый коврик использует бренд Depair из Германии - устойчивый полиуретановый резиновый рукав с гладким разрезом, удобная установка и более 8 миллионов раз резки. резиновый матовый ролик принимают механические устройства движения, каждый нож будет резать в разных позициях,эффективно продлевать срок службы резинового коврика, расстояние движения составляет 30 мм, линейная скорость автоматическое устройство компенсации, сделать резки резки бесконечной петли работы в окружном направлении, чтобы сделать износ резиновой коврик более равномерным.при изменении диаметра мягкого ролика, автоматическая компенсация отслеживания, без ручной регулировки, обеспечивает, чтобы размер каждой партии картонных коробок, режущихся на расфасовке, был полностью согласован,и устройство для разделения режущих роликов на розетке оснащено цилиндром, когда не подают картон и пустой ход, верхний и нижний два рулона будут отделяться, уменьшить износ резиновой коврик и лезвие.Срок службы резиновой коврики и модуля лезвий значительно увеличивается.
3) Автоматический механизм шлифования резинового ролика, ремонта и полировки изношенного резинового коврика несколько раз.Сигнал тревоги постоянно мигает при ремонте резиновой рулоны.
4) Система очистки: передний и задний рельефные валы нажимаются на ремень через двигатель замедления, и отходы бумаги полностью удаляются,так что на машину не повлияет накопление отходов бумагиЭффективность работы значительно улучшается.
2Структура фазового регулирования режущих роликов
1) Структура планетарной передачи.
2) Фаза резки на пленке использует LCD микрокомпьютер с электрической цифровой регулировкой 360 градусов. (регулируется для работы и остановки).

Параметр технологии:

1. Коробка передач
1) 40Cr ковка высококачественной легированной стали, путем закаливания, высокочастотного охлаждения, шлифования зубов и других процессов, для улучшения срока службы ремесла.
2) Точность шестого уровня, плавная работа, низкий уровень шума, твердость HRC55-60, длительный срок службы и небольшой износ, которые могут гарантировать точность печати цветовых наборов без изменений в течение длительного времени.
2. Стена: материал высококачественного чугуна HT250 с толщиной стенки 60 мм. Он изготовлен и обработан большим центром обработки с высокой точностью.
