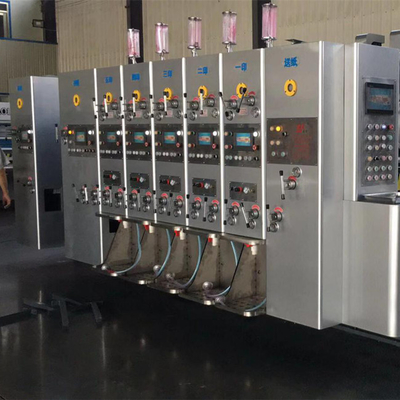

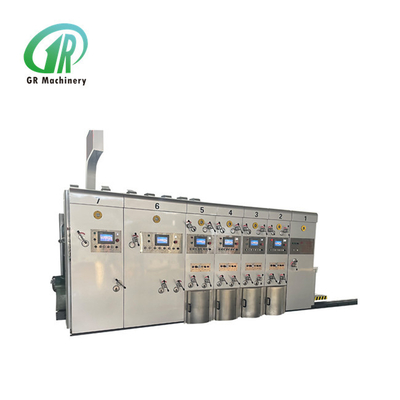

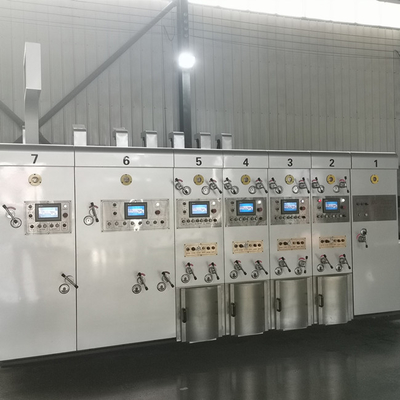

Автоматизированный прорезать печатной машины Flexo коробки 4 цветов рифленый умирает вырезывание

Автоматическая печатная машина флексографской гофрированной коробки 4 цветов прорезая высечку

Описание продукта:

Питающая часть:

1. Питатель передней кромки:
1) Четырехрядная система подачи колес с передней кромкой, простота в эксплуатации, высокая точность.
2) Ведущие колеса изготовлены из Тайваня торговой марки Maxdura, долговечны и износостойки.
3) Вентилятор мощностью 7,5 кВт, вспомогательная подача бумаги с всасыванием воздуха, в зависимости от степени изгиба доски, регулируемый объем воздуха для обеспечения плавной подачи бумаги. Переменная частота контролирует объем воздуха.
4) Положения левой и правой перегородок электрически регулируются с помощью винтового стержня, который легко и быстро регулируется. Положение верхнего и нижнего зазора передней перегородки регулируется вручную отдельно.
5) С помощью функции пропуска подачи выберите функцию пропуска подачи в соответствии с потребностями, чтобы обеспечить обработку плит большого размера. Для подъема и опускания бумаги используется цилиндр, обеспечивающий быстрое действие и экономию усилий.
6) Хост-машина использует управление преобразованием частоты при запуске машины, работает плавно и может сэкономить 30% энергии.
7) Оборудован переключателем управления блокировкой, который соединен с блоком высечки, для реализации срочной остановки, прекращения подачи или возобновления подачи, перемещения вперед и назад, перемещения каждого блока по фазе и более гуманного режима работы.
8) Задняя бумажная рамка может электрически управлять перемещением положения, ускоряя регулировку.
9) Устройство для удаления пыли: оснащено высококачественной щеткой и вентилятором для удаления пыли мощностью 4 кВт, оно может удалять загрязнения с печатной поверхности картона в больших количествах и улучшать качество печати.
10) Ручная регулировка положения задней перегородки.
11) Счетчик подачи бумаги, установка и отображение количества продукции.

2 . Разделение и объединение единиц.
1) Электрический блок управления разделен и объединен с сигнальным звонком, при этом сигнал тревоги будет звучать постоянно во время движения, чтобы обеспечить безопасность операторов.
2) Вал трансмиссии оснащен предохранительной муфтой, чтобы избежать повреждения машины из-за неправильной эксплуатации (если машина не заблокирована, главная машина не может начать работу).
3) Пневматическое устройство блокировки.
4) Устройство защиты от запуска главного двигателя.
3. Ролик подачи бумаги.
1) Внешний диаметр 155 мм.
2) Бесшовная стальная трубка, покрытая износостойкой резиной, со сбалансированной коррекцией.
3)Диаметр нижнего подающего ролика для тиснения составляет 155 мм и хромирован.
4) Зазор роликов подачи бумаги регулируется вручную с помощью двухполюсного самоблокирующегося червячного механизма, а зазор регулируется эксцентриковым механизмом, отмеченным шкалой.
4. Автоматический возврат к нулевому устройству
1) Блок подачи и блок печати автоматически сбрасываются на ноль.
2) Как правило, коробка оснащена устройством автоматического обнуления, которое можно отрегулировать в правильное положение с помощью двух частей испытательного печатного картона, чтобы уменьшить количество отходов картона.


Печатный блок

1. Печатный валик
1) Внешний диаметр 410мм.
2) Материал стальной пластины, шлифовка поверхности, твердое хромирование.
3) Коррекция баланса, плавная работа.
4) Фиксированный ролик с храповым колесом, на котором устанавливается печатная форма.
5) Должна применяться канавка пластины всего формата, подходящая для подвесной версии шириной 9 мм.
6) Загрузите и выгрузите печатную форму, сделайте положительный и отрицательный повороты с помощью электрического ножного переключателя.
7) Поперечная ручная регулировка печатного валика, диапазон 2-5 мм.
2. Печатный прижимной валик
1) Внешний диаметр 175 мм.
2) Шлифование поверхности стальной трубы, твердое хромирование.
3) Коррекция баланса, плавная работа.
4) Зазор валика печатной машины регулируется вручную с помощью двухполюсного самоблокирующегося червячного механизма, а зазор регулируется эксцентриковым механизмом, отмеченным шкалой.
3. Стальной анилокс (производство компании Haili из провинции Цзянсу)
1) Внешний диаметр 215 мм.
2) Поверхность стальной трубы подвергается передовому процессу хромирования, который является твердым, гладким и износостойким.
3) Точка однородная, чернила ровные.
4) Продлите срок службы печатной формы и резинового валика.
5) Для ручной регулировки зазора анилоксового ролика используется двухполюсная самоблокирующаяся улитка, а для регулировки зазора используется эксцентриковая стальная втулка, а шкала отмечена.
4. Резиновый валик.
1) Внешний диаметр 205 мм. (сделано Цзичжоу Чуньфэном.)
2) Поверхность стальной трубки покрыта износостойкой резиной.
3) Специальное шлифование резинового валика, хороший эффект переноса чернил.
4) Двухполюсный самоблокирующийся корпус червячной передачи используется для ручной регулировки зазора между анилоксовым и резиновым роликом, а для регулировки зазора используется эксцентриковая передача, шкала отмечена.
5. Верхний и нижний направляющие ролики бумаги.
1) Верхний ролик: внешний диаметр 86 мм, бесшовная труба, с четырьмя бумажными колесами.
2) Нижний ролик: внешний диаметр 155 мм, бесшовная стальная труба, шлифовка поверхности, твердое хромирование.
3) Зазор роликов подачи бумаги регулируется вручную с помощью двухполюсного самоблокирующегося червячного механизма, а зазор регулируется эксцентриковым механизмом, отмеченным шкалой.
6. Устройство регулировки фазы.
1) Конструкция планетарной передачи.
2) На этапе печати используется ЖК-микрокомпьютер, электрическая цифровая регулировка на 360 градусов. (регулируется для работы и остановки).
3) Ручное боковое положение, регулируемое расстояние +/-5 мм.
4) Ролик печатной формы оснащен ЖК-микрокомпьютером для регулировки фазы, который может сбрасываться до нуля и быстро регулировать форму с высокой точностью.
7. Система переработки чернил.
1) Пневматический мембранный насос, стабильная подача чернил, простота в эксплуатации и обслуживании.
2) Сетка фильтра чернил, фильтрация примесей.
8. Устройство фиксации фазы печати.
1) Пневматический тормозной механизм.
2) При разъединении агрегатов или в процессе фазовой регулировки тормозной механизм ограничивает вращение машины, удерживает в фиксированной точке исходное положение шестерни.


Долбежный блок (Полная настройка компьютера)

1. Используется сенсорный экран компьютера.
С помощью ПЛК и поворотного энкодера можно выполнить автоматическое обнаружение и регулировку. Заказы на хранение могут быть вызваны.
2. Полная настройка компьютера.
Помимо использования сенсорного экрана компьютера, отрегулируйте осевое направление и высоту корпуса каждого гнезда фрезы с помощью ПЛК и поворотного энкодера. Кнопки электрического управления также можно использовать для регулировки осевого направления каждого посадочного места резака и высоты ящика.
3. Регулировка фазы прорези
1) Регулировка фазы прорези использует управление преобразованием частоты с сенсорным экраном ПЛК и электрическую цифровую регулировку на 360 ° (все движение и остановку можно регулировать).
2) Устройство установки нулевой фазы для обеспечения постоянного положения паза.
4. Секция предварительного сгибания
1) Диаметр вала предварительного бигования 110 мм, использование высококачественной бесшовной стальной трубы. Плоское шлифование, динамическая коррекция баланса, твердое хромирование, плавное вращение.
2) Колесо предварительного биговки использует передовую технологию для улучшения большого колеса предварительного биговки, чтобы картон не ломался при сгибании линии.
5. Биговка секции колеса.
1) Диаметр биговального ролика составляет 124 мм, используется высококачественная бесшовная стальная труба. Плоское шлифование, динамическая коррекция баланса, твердое хромирование, плавное вращение.
2) Биговальное колесо использует передовую технологию. Верхнее колесо изготовлено из клея из смолы высокой твердости и имеет канавки посередине. При прохождении доски синхронно с нижним колесом линия доски не уходит от наклона.
3) Осевое положение биговального колеса, предварительного биговочного колеса и режущего диска автоматически регулируется синхронно с помощью прецизионного шарикового винта.
4) Регулировка нижнего ролика биговального колеса, предварительного биговочного ролика и долбежного лезвия, конструкция регулируемой втулки эксцентриситета используется для того, чтобы сделать конструкцию компактной, простой в настройке и точном позиционировании;
5) Регулировка зазора нижнего ролика биговального колеса, предварительного биговочного ролика и прорезного лезвия регулируется вручную с помощью двухполюсного самоблокирующегося корпуса червячного колеса, а зазор регулируется эксцентриковым механизмом и отмечается шкалой.
6. Предварительное бигование, продольная резка и прорезание гнезда лезвия.
1) Диаметр верхнего ролика с прорезями составляет 156 мм, бесшовная стальная труба, два раза шлифования, твердое хромирование поверхности, плавное перемещение.
2) Диаметр нижнего ролика с прорезями составляет 156 мм, бесшовная стальная труба, два раза шлифования, твердое хромирование поверхности, плавное перемещение.
3) Прецизионная обработка верхнего шлицевого диска.
4) Электрическая регулировка синхронного осевого положения верхнего и нижнего долбежных дисков, биговального колеса, диска продольно-резательного ножа и колеса предварительной биговки.
5) Прорезь с одним валом и двойными лезвиями, регулировка высоты коробки использует электрическую структуру управления с внутренним зубом, поэтому смазочное масло не легко загрязняет коробку. А регулировка высоты коробки имеет электронное устройство защиты от столкновений, которое не повредит машину.
6) Механизм перемещения направляющей пластины представляет собой комбинацию прецизионного шарикового винта и линейной оптической оси, обеспечивающую гибкое перемещение и точное позиционирование.
7. Механизм регулировки фазы слота
1) Конструкция планетарной передачи.
2) Фаза прорезания контролируется компьютером и электрической цифровой регулировкой на 360 ° (все движение и остановка могут быть отрегулированы).
8. Переключатель управления и управления.
Панель управления оснащена 6-дюймовым сенсорным экраном, что позволяет легко регулировать размер прорезей.

Технический параметр:

Наша компания

 Упаковка продукта

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
В1: Какова гарантия на машину?
О: Гарантийный срок: 12 месяцев с даты доставки машины. Гарантия не будет действительна, если машина подверглась неправильному использованию, случайному повреждению или ошибке оператора. В течение действующего времени мы поставим запасные части. Если у вас есть какие-либо другие вопросы, пожалуйста, свяжитесь с нами, и мы ответим вам с помощью фотографий и видео продукта, чтобы прояснить каждую деталь.
В2: Как насчет послепродажного обслуживания?
О: 1) ТМ онлайн 24 часа, также свяжитесь по электронной почте, Skype, WeChat, WhatsApp и т. д.
2) Решить проблемы с видео/картинками.
3) Один год гарантии на замену запасных частей.
В3: Безопасна ли для меня оплата, поскольку мы являемся первым партнером?
О: мы можем предоставить торговую гарантию, которая гарантирует получение вашей продукции, мы также принимаем другие безопасные способы оплаты по вашему желанию.
В4: Каков ваш минимальный объем заказа, можете ли вы прислать мне образцы?
О: Наше минимальное количество составляет 1 комплект, так как наша продукция представляет собой машинное оборудование, вам сложно отправить образцы. Если у вас есть какие-либо вопросы о продукции, пожалуйста, свяжитесь с нами для получения более подробной информации, мы будем рады предоставить вам дополнительную информацию, такую ​​​​как спецификации, видео и т. д.
