Производственная модель 1228 Полностью автоматическая машина предварительного питания с сенсорным экраном

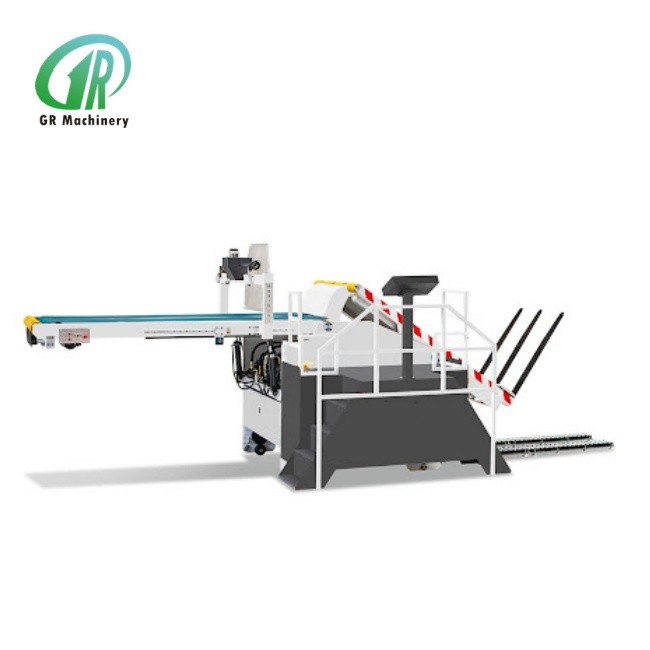

Модель 1228 Полностью автоматическая машина предварительной подачи

Механические характеристики:

1. Максимальный размер подачи бумаги: 1200ⅹ2800 мм.

2. Минимальный размер подачи бумаги: 260ⅹ755 мм.

3. Максимальная высота загрузки бумаги: 2000 мм.

4. Максимальный вес бумаги: 1200 кг.

5. Максимальная скорость подачи бумаги:

(Толщина картона менее 4 мм ≥ 420 листов/мин)

(Толщина картона менее 8 мм ≥ 300 листов/мин)

6. Требования к максимальной скорости:

а. Высота загрузки бумаги >1600 мм или выше.

б. Количество стопок бумаги на доску должно быть в одной стопке.

в. Требования к изгибу картона: 5% по ширине бумаги (1000 мм позволяет сгибать в пределах 50 мм).

д. Печатная поверхность картона должна находиться на одной стороне.

е. По крайней мере, один лист бумаги должен находиться на направляющей на переднем конце вилки устройства подачи бумаги.

7. Гидравлический привод вилки переключения реверса.

8. Гидравлический привод подъема горизонтального конвейера.

9. Способ подачи бумаги: одна стопка.

10. Способ подачи бумаги: электрическая гусеничная логистика (фиксированная на земле).

11. Расположение заказов в один клик и функции памяти заказов.

12. Функция гидравлического режима ожидания (автоматический режим ожидания по истечении установленного времени)

13. Настройка соответствующих параметров человеко-машинного интерфейса.

14. Аномальное текстовое отображение можно легко и быстро устранить.

15. Топливный бак противоударный.

Основные инструкции по настройке:

1. Ленточный конвейер отправляет сброшенный картон в секцию подачи стопки бумаги. После прохождения секции подачи сложенной бумаги картон автоматически укладывается в форму рыбьей чешуи и отправляется в секцию подачи бумаги универсальной склеивающе-гвоздильной машины через ленту горизонтальной конвейерной секции.

2. По обеим сторонам сложенной транспортирующей части имеются устройства автоматического выравнивания, причем устройство выравнивания можно регулировать электрически (ход выравнивания 100 мм).

3. Передняя часть горизонтального конвейера оснащена автоматическим продольным устройством для выбивки бумаги, которое регулирует скорость подачи в зависимости от скорости транспортного средства.

4. Всю машину можно перемещать в продольном направлении.

5. Транспортировка горизонтального конвейера автоматически контролируется фотоэлектричеством.

6. Логистическое обеспечение всей машины на гусеничном ходу обеспечивается заводом-изготовителем оборудования.

7. Управление компьютером с сенсорным экраном.

Технические моменты:

1. Управление и интеллектуальный интерфейс:

а. Цифровой контроль перемещения размера заказа на замену для обеспечения точности регулировки.

б. Эту машину можно подключить к системе управления производством для интеллектуальной стыковки и автоматической корректировки заказов.

2. Оснащен горизонтальной транспортирующей частью:

а. Рама горизонтального конвейера имеет телескопическую функцию и автоматически регулируется сервоприводом.

3. Оснащен механизмом подъема платформы:

а. Платформа имеет функцию качания вверх и вниз, чтобы предотвратить застревание картона из-за большого зазора во время первого раунда подачи бумаги после корректировки заказа.

б. Слежение за поворотным устройством автоматически контролируется по радио и телевидению.

4. Вилка переключения передач представляет собой зубчатую вилку:

а. Завод самостоятельно поддерживает логистику на гусеничном ходу (стационарном на земле)

5. Портальное интегрированное мобильное устройство выравнивания:

а. Машина оснащена передней перегородкой для втягивания сложенного картона в рыбу.

форма шкалы для облегчения непрерывной подачи картона в секцию подачи бумаги.

б. Переднее стопорное устройство представляет собой портальный тип, который перемещается вперед и назад, имеет разумную, компактную конструкцию и простую регулировку.

в. С обеих сторон передней перегородки добавлена ​​функция двустороннего защелкивания, позволяющая соединить стопку картона в отсеке для хранения бумаги. Под действием передней перегородки горизонтально добавленный картон превращается в рыбью чешую и аккуратно транспортируется в секцию подачи бумаги.

6. Подъем вил: подъем и опускание вилки контролируется независимым серводвигателем.

Основной список аутсорсинга машины:

1. Гидравлическая система:

а. Марка топливного бака --- FQS

б. Мощность гидравлического агрегата --- 11 л.с.

в. Метод охлаждения под давлением масла --- воздушное охлаждение

д. Марка гидравлического электромагнитного клапана ---Yuken (YUKEN, Япония)

е. Марка цилиндра --- FQS

ф. Емкость топливного бака --- 200 л.

2. Электронная система управления:

а. Бренд ПЛК --- Panasoni

б. Рабочий интерфейс ---человеко-машинный интерфейс (сенсорный режим)

в. Текст индикации места неисправности

д. Бренд компонентов управления ---Schneider

3. Аксессуары:

a.Линейная направляющая ---серебристая

б. Мотор-редуктор ---Shengbang

в. Преобразователь частоты ---Дельта

d.Пневматические оригинальные детали ---Airtac

е. Бесконтактный переключатель, фотоэлектрический переключатель ---Omron/Autonics

f.Серводвигатель ---Яскава, Япония
